1. 接(jie)口(kou)連接(jie)安裝結構

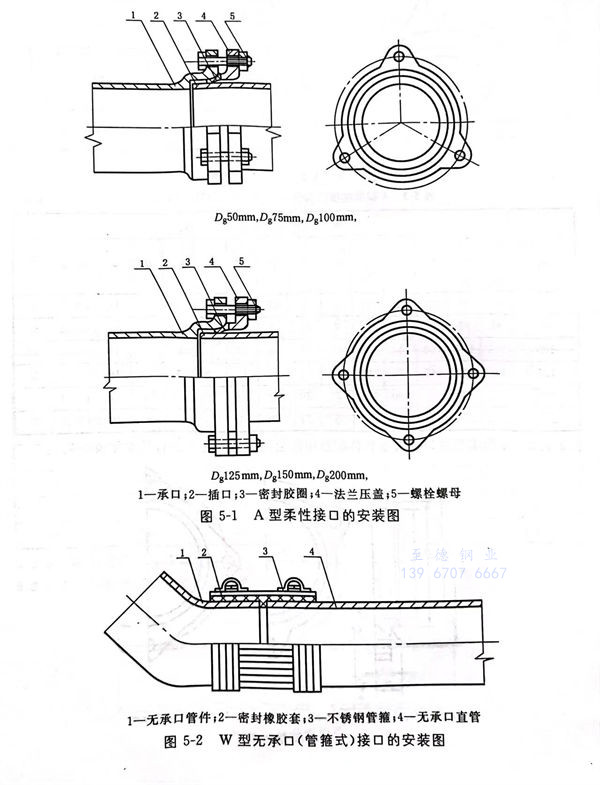

   a.  A型柔性接(jie)口的安裝結構圖見圖5-1。

   b.  W型(xing)無承口（管箍式）接口的(de)安裝結構圖見圖5-2。

2. A 型柔性(xing)接口直管

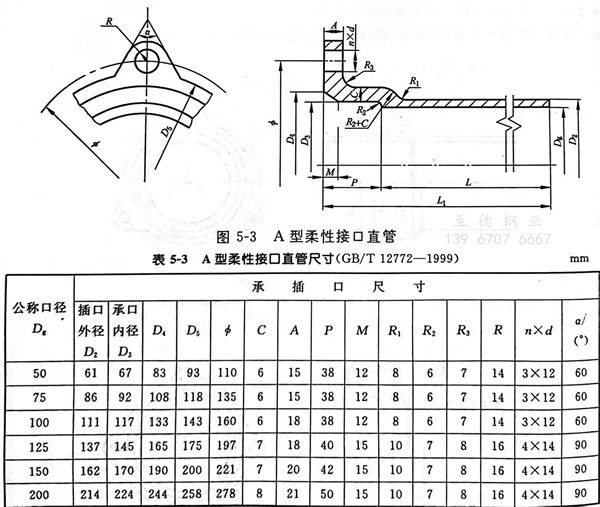

   a.  A 型柔性(xing)接口直管型式見圖 5-3 ，尺寸(cun)見表 5-3 。

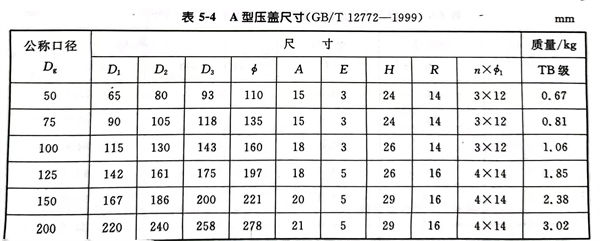

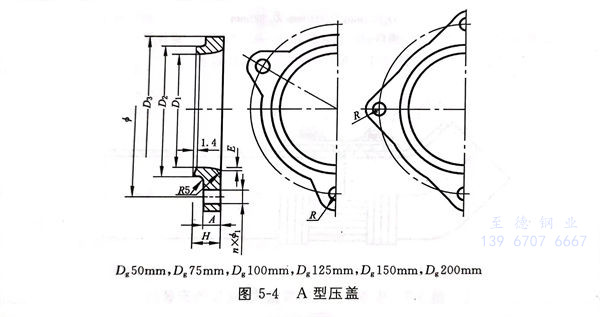

   b.  A 型(xing)柔性接口(kou)直管及管件配套用法(fa)蘭壓蓋型(xing)式(shi)見(jian)圖(tu) 5-4 ，尺寸(cun)見(jian)表 5-4 。

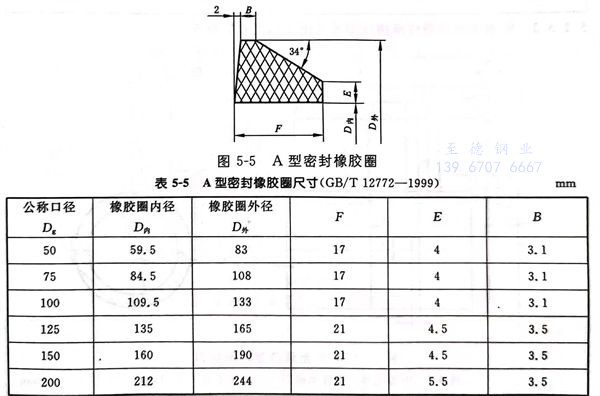

   c.  A 型(xing)柔性(xing)接口直(zhi)管及(ji)管件配套用密封(feng)橡膠圈型(xing)式見(jian)圖 5-5 ，尺寸(cun)見(jian)表 5-5 。

3. W 型(xing)無(wu)承口直管及管件

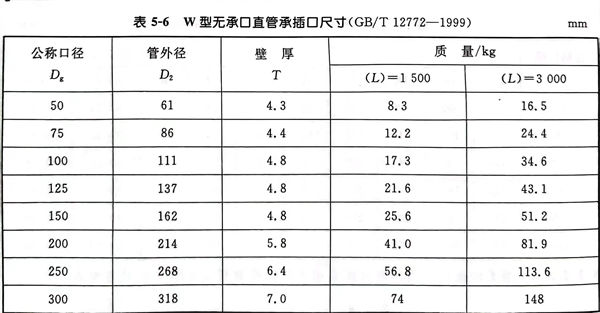

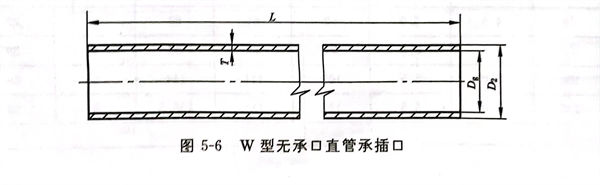

   a.  W 型無(wu)承口(kou)直(zhi)管承插口(kou)型式(shi)見圖(tu) 5-6 ，尺寸(cun)見表 5-6 。

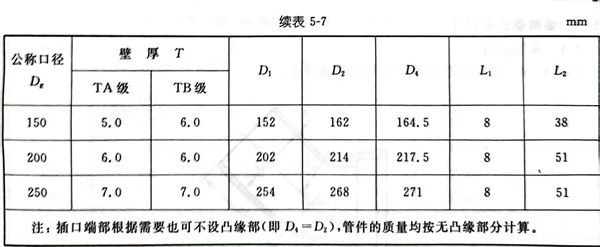

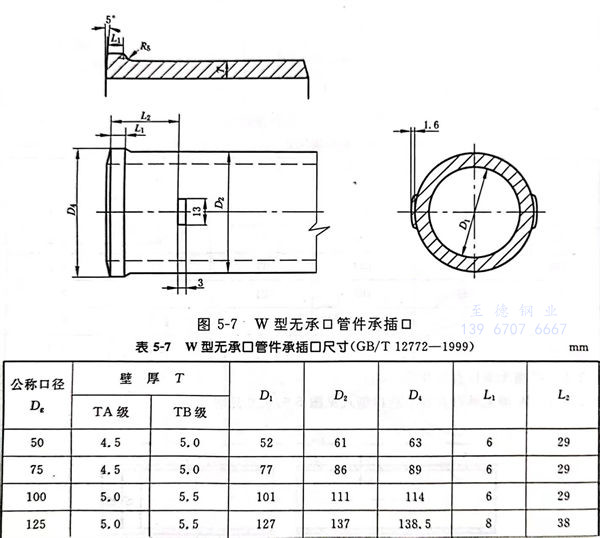

   b.  W 型(xing)無承(cheng)(cheng)口(kou)管件承(cheng)(cheng)插口(kou)型(xing)式見(jian)圖 5-7 ，尺寸見(jian)表 5-7 。

   c.  W 型無承口連接管箍由供需雙(shuang)方協(xie)商確(que)定(ding)。

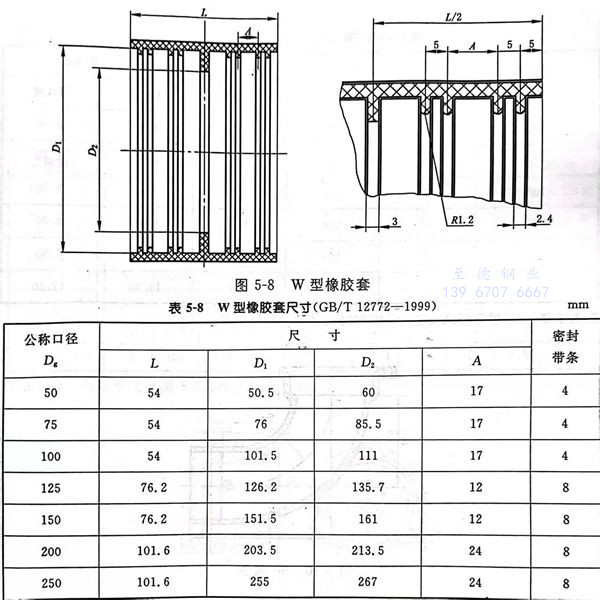

   d.  W 型無(wu)承口連接(jie)外箍的(de)密封橡膠套型式見圖5-8，尺寸見表(biao)5-8。
