1. 輸送NaOH的(de)碳(tan)鋼(gang)或低(di)合金鋼(gang)管道在(zai)一定的(de)條(tiao)件下，能引(yin)起碳(tan)鋼(gang)材(cai)(cai)料的(de)應力(li)腐蝕(shi)開(kai)裂（堿脆）。影響碳(tan)鋼(gang)產(chan)生應力(li)腐蝕(shi)開(kai)裂的(de)因素有堿液(ye)濃度、溫(wen)度和(he)材(cai)(cai)料中存在(zai)的(de)殘余應力(li)等。


  2. 一般情況(kuang)下，當NaOH濃度(du)和溫(wen)度(du)超出表1.9.7的規(gui)定(ding)時(shi)，應(ying)對焊縫（含熱影響區）進行消除應(ying)力熱處理。

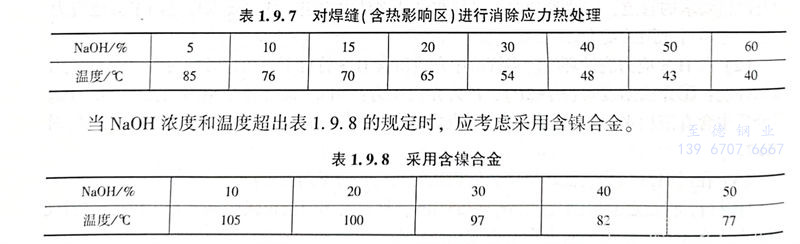

表 7.jpg


  3. 碳鋼和低合金鋼在(zai)NaOH溶液中的應(ying)用范圍見本書(shu)第四(si)章(zhang)圖4.2.16。


  碳素鋼(gang)(gang)和低(di)合(he)金(jin)鋼(gang)(gang)管(guan)道的操作溫(wen)(wen)度和堿液溶液位于(yu)圖4.2.16的B區(qu)時(shi)，焊后或冷加(jia)工(gong)后應(ying)(ying)(ying)進行(xing)(xing)消除應(ying)(ying)(ying)力熱(re)處理。熱(re)處理溫(wen)(wen)度宜為600～650℃，保溫(wen)(wen)時(shi)間(jian)2.4min／mm，且不應(ying)(ying)(ying)少于(yu)1h，當操作溫(wen)(wen)度和堿液濃(nong)度位于(yu)A區(qu)時(shi)，碳素鋼(gang)(gang)和低(di)合(he)金(jin)鋼(gang)(gang)制的管(guan)道焊后不需進行(xing)(xing)消除應(ying)(ying)(ying)力熱(re)處理，開(kai)停工(gong)或檢修期間(jian)應(ying)(ying)(ying)采取水沖選(xuan)，不得進行(xing)(xing)蒸(zheng)汽吹掃；當操作溫(wen)(wen)度和堿液濃(nong)度位于(yu)C區(qu)時(shi)，材料應(ying)(ying)(ying)選(xuan)用鎳基合(he)金(jin)。
