一、概況


  鳳寶管業有(you)限(xian)(xian)公司φ89mm連(lian)軋機(ji)(ji)組是國產(chan)首(shou)套六機(ji)(ji)架(jia)三(san)輥(gun)(gun)連(lian)軋機(ji)(ji)組，設(she)(she)計(ji)(ji)產(chan)量(liang)25萬噸／年，由(you)中冶賽(sai)迪設(she)(she)計(ji)(ji)制造。熱軋區主(zhu)要設(she)(she)備由(you)環形爐、錐形輥(gun)(gun)導板穿(chuan)孔(kong)機(ji)(ji)、六機(ji)(ji)架(jia)三(san)輥(gun)(gun)限(xian)(xian)動芯棒連(lian)軋管機(ji)(ji)（單側(ce)向換(huan)輥(gun)(gun)）、28架(jia)張力減徑機(ji)(ji)及相關輔(fu)助設(she)(she)備組成。在智能(neng)化方面：采(cai)用三(san)輥(gun)(gun)連(lian)軋機(ji)(ji)工藝計(ji)(ji)算(suan)模(mo)(mo)型、孔(kong)型設(she)(she)計(ji)(ji)有(you)限(xian)(xian)元設(she)(she)計(ji)(ji)模(mo)(mo)型、速度計(ji)(ji)算(suan)模(mo)(mo)型和(he)CEC控制模(mo)(mo)型等，實現全線工序數模(mo)(mo)生產(chan)控制，使生產(chan)過程穩定可靠。


二(er)、產品規格和主要品種


  產品規格范圍(wei)為(wei)：直徑Φ32～114mm；壁厚為(wei)3．


  主要品種為：高壓鍋爐管、油管、軸承(cheng)管、臂(bei)架管、機加(jia)工管等，部(bu)分品種和規格可替代冷加(jia)工管。2017年12月(yue)18日正式投(tou)產(chan)(chan)，投(tou)產(chan)(chan)第一年即(ji)達到設(she)計產(chan)(chan)能20萬(wan)噸，取得了良好的(de)經濟(ji)效益。


（a）20m環形爐(lu)


（b）錐形穿孔機(ji)


（c）六機架連軋機


（d）28架張力減徑機


（e）90m步進式冷(leng)床


（f）七輥矯直機

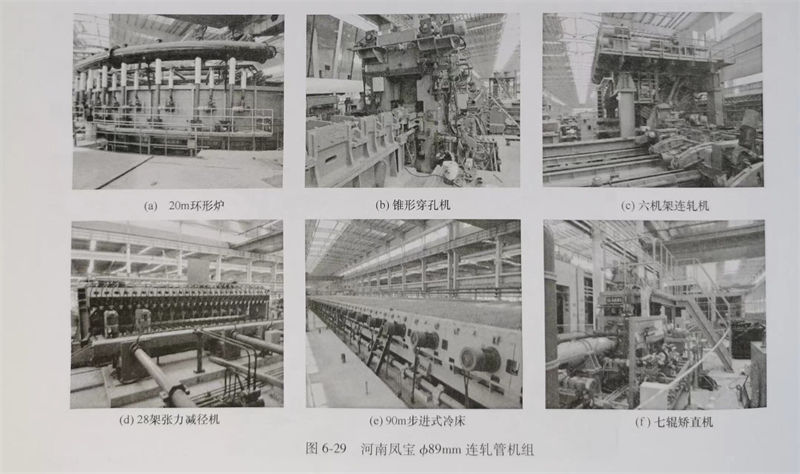

圖6-29 河南(nan)鳳寶φ89mm連軋管(guan)機組(zu)


圖 29.jpg



三(san)、主要(yao)設備技術(shu)參數(shu)


1. 連軋管機參(can)數包括：


  機架間(jian)距：755mm＋1165mm＋755mm＋1165mm＋755mm；


  軋(ya)輥名義直(zhi)徑：1～4機架ф620mm（最大）；


   1～4機架Φ570mm（最(zui)小）；


   5～6機架φ560mm（最(zui)大）；


   5～6機架(jia)φ510mm（最小）；


  軋機入口速(su)度：1.5m／s（極限(xian)規(gui)格1.1m／s）；


  最大軋制力：1～4架185t，5～6架120t；


  主電機轉(zhuan)速：800／1200r／min；


  主電機功率：1機架(jia) 3×250kW；2～4機架(jia)3×400kW；5～6機架(jia)3×160kW；


  連(lian)軋后荒管(guan)外徑：φ128mm；


  荒管壁(bi)厚：3.7～11.1mm；


  荒管長度：9.8～26.9m。


2. 3機架三輥脫管機參數包括(kuo)：


  軋輥(gun)直徑：φ380mm；


  機架間距：360mm；


  單輥(gun)最大(da)軋制力：20t；


  最大(da)脫(tuo)棒力：15t；


  脫管機(ji)主電機(ji)功率：1×350kW；


  脫管后外徑：φ120mm；


  壁厚：3.8～11.4mm；


  長度：10.3～28.0m。


3. 28機架三輥張力(li)減徑機參(can)數(shu)包(bao)括：


  軋輥名義直徑：φ300mm；


  單(dan)機架最大減(jian)徑率：5.1％；


  最大總減徑率：73.5％；


  最大入口(kou)速度：1.5m／s；


  最大軋制壓力：130千牛(niu)／架；


  張減機(ji)主電機(ji)功率：28×160kW；


  外徑熱尺(chi)寸：φ32.32～89.89mm；


  壁厚(hou)熱(re)尺寸：3.03~12.12mm;


  長(chang)度熱(re)尺寸：13.4～90.0m。
