一、基本概況
華菱衡陽鋼管（集團）有限公司從德國梅爾公司引進的Φ720mm周期軋管機組。于2007年3月簽訂主機設備引進合同。2008年1月開工建設，2009年7月建成投產。可年產結構用無縫鋼管、高壓鍋爐用無縫鋼管、耐熱鋼管、不銹鋼管、液壓支柱及氣缸套管、流體輸送用無縫鋼管、石油套管及接箍料等各類熱軋無縫鋼管15萬噸，其中需進行熱處理的高鋼級無縫鋼管8萬噸。該機組投產后，公司產品規格在中φ10～365mm的基礎上延伸至中10～720mm：在品種規格上充分發揮周期軋管機優勢，立足于生產特大、特厚、高合金無縫鋼管產品。
二、產品規格
外徑：Φ273～650mm；
壁(bi)厚：8～50mm；
最(zui)大(da)長度(du)：13.5m。
三、機組生(sheng)產工藝流(liu)程與平面布置(zhi)
Φ720mm周期軋管(guan)機組采(cai)用(yong)連鑄(zhu)圓管(guan)坯(pi)和多邊(bian)形鋼(gang)錠兩種坯(pi)料，對于大規格的多邊(bian)形鋼(gang)錠。先用(yong)立式水壓機沖成杯狀坯(pi)。其工藝流程如下：
1. 圓管坯-環形爐加熱-高壓(ya)水(shui)除(chu)鱗(lin)-穿(chuan)孔-內除(chu)鱗(lin)-預(yu)穿(chuan)芯棒（預(yu)打頭）-周期(qi)軋管-切皮爾格頭-步進爐再加熱-高壓(ya)水(shui)除(chu)鱗(lin)-定徑-冷卻-精整。
2. 多邊形鋼錠經環形爐加(jia)熱-高壓水(shui)(shui)除(chu)鱗(lin)-水(shui)(shui)壓沖孔(kong)-杯狀坯穿孔(kong)-內除(chu)鱗(lin)-預穿芯棒（預打頭(tou)）-周(zhou)期軋(ya)管-切皮爾格頭(tou)-步進爐再加(jia)熱-高壓水(shui)(shui)除(chu)鱗(lin)-定徑-冷卻-精(jing)整。

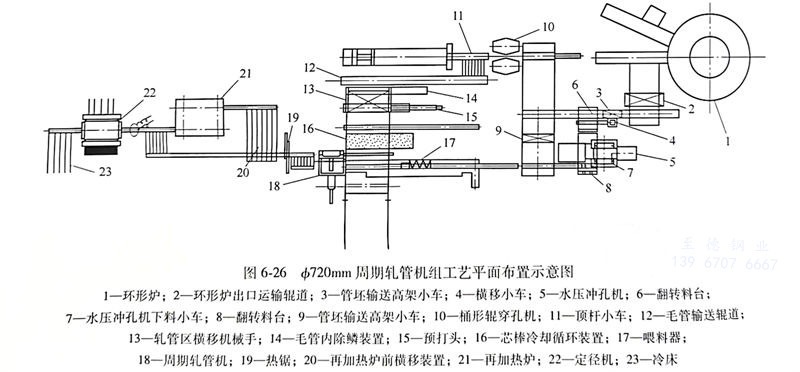

機(ji)(ji)組工藝平(ping)面布(bu)(bu)置如圖6-26所示(shi)。該機(ji)(ji)組設(she)置了兩條(tiao)精(jing)整(zheng)(zheng)線(xian)(xian)：一(yi)(yi)般管(guan)精(jing)整(zheng)(zheng)線(xian)(xian)和專用管(guan)精(jing)整(zheng)(zheng)線(xian)(xian)。一(yi)(yi)般管(guan)精(jing)整(zheng)(zheng)線(xian)(xian)是(shi)一(yi)(yi)條(tiao)連續作業線(xian)(xian)，設(she)有(you)六輥(gun)式矯(jiao)直機(ji)(ji)和切管(guan)機(ji)(ji)；專用管(guan)精(jing)整(zheng)(zheng)線(xian)(xian)的設(she)備(bei)采用分(fen)散布(bu)(bu)置方(fang)式，設(she)有(you)對鋼管(guan)熱處理的臺(tai)車式加熱爐和機(ji)(ji)械(xie)式室式加熱爐、淬(cui)火水(shui)池、控(kong)冷設(she)施(shi)，超(chao)聲波(bo)探傷(shang)機(ji)(ji)、磁粉探傷(shang)機(ji)(ji)，壓力矯(jiao)直機(ji)(ji)和內(nei)外修磨機(ji)(ji)等多臺(tai)設(she)備(bei)。
四、主要設備組成
φ720mm周期軋管機(ji)組(zu)的主要設(she)備有(you)：環形加熱(re)爐(lu)、立(li)式水壓沖孔(kong)機(ji)、二輥桶形輥穿孔(kong)機(ji)、喂料器、周期軋管機(ji)、熱(re)鋸、步進式再加熱(re)爐(lu)、5機(ji)架三輥定機(ji)、冷床。
五、主(zhu)要設備技術(shu)參數
1. 環形爐(lu)參數包括：
加熱管坯種類：連鑄圓管坯、多邊形鋼錠；
加熱管坯(pi)最大錠重：9.5t；
環形爐(lu)中(zhong)徑：35m。
2. 壓力沖孔機參數包(bao)括：
形式：立(li)式水壓沖(chong)孔機；
沖孔管坯(pi)種(zhong)類：多邊形鋼錠；
鋼錠對角線尺寸：650～930mm；
公稱沖孔力：25MN。
3. 桶形輥穿(chuan)孔機參數包括：

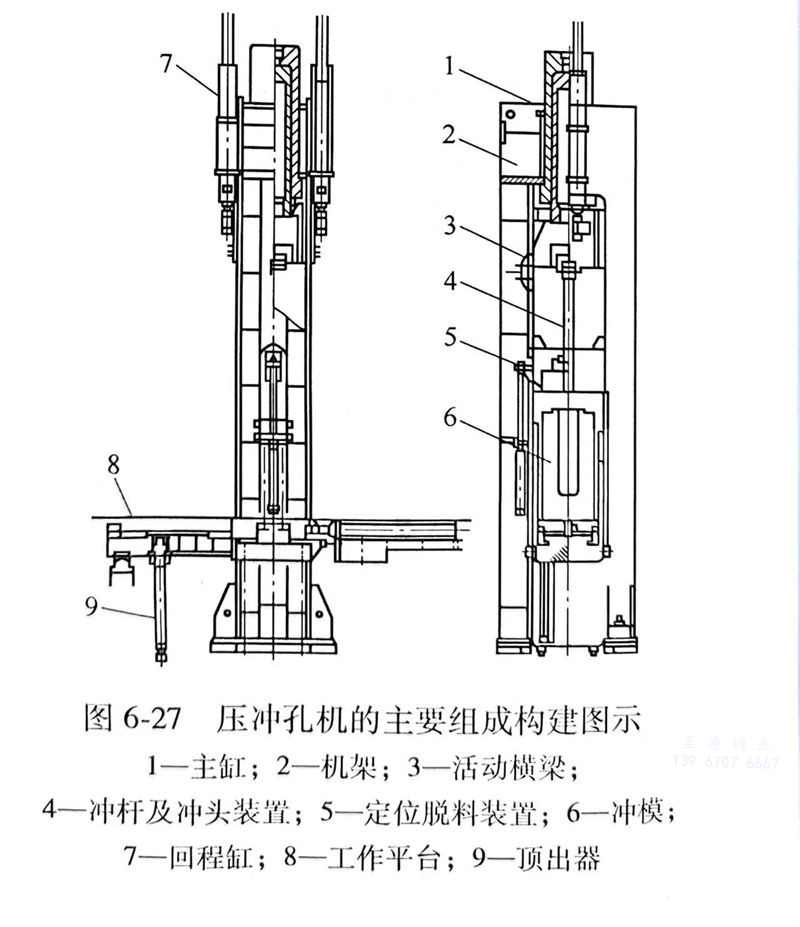

圖6-27 壓沖孔機的主要(yao)組成構建(jian)圖示(shi)
型式：臥式桶(tong)形輥穿(chuan)孔(kong)機；
出口毛管規格(ge)：外徑420～960mm；
最大長度：7.5m；
主電機功(gong)率：2×5600kW；
送進(jin)角：6°（固(gu)定）；
輾軋角：±2°（可調(diao)）。
4. 周期軋(ya)管機機組(zu)參數包(bao)括(kuo)：
形式(shi)：外(wai)插入芯(xin)棒、液(ye)壓(ya)自動喂料；
出口荒管規格：外徑：285～740mm；
壁(bi)厚(hou)：8～122mm；
最(zui)大(da)長度：27m；
主電機(ji)功率：5600kW；
軋(ya)輥直徑：1100～1400mm。

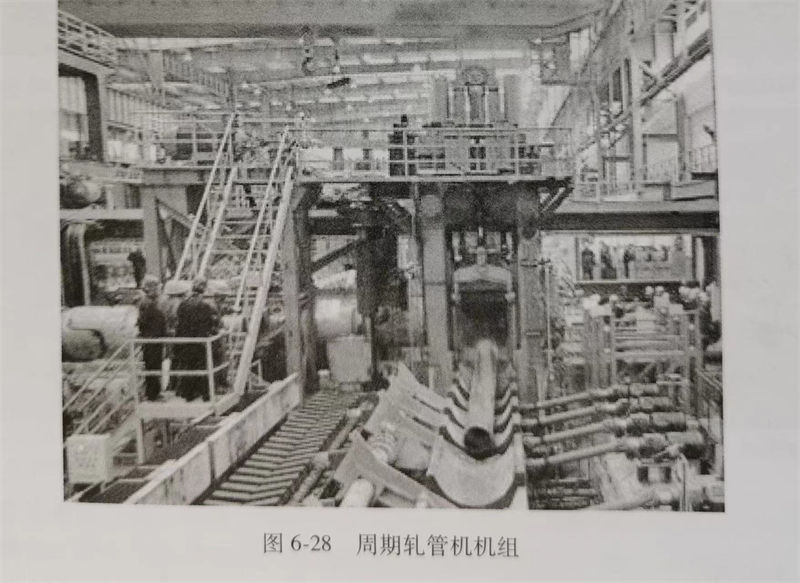

圖6-28 周期軋管機機組(zu)
5. 定徑機(ji)參數包括：
形式：軋輥單獨(du)傳(chuan)動的5機架三(san)輥式；
軋輥直徑(jing)：1150mm；
入(ru)口荒管外徑：285～660mm；
入口荒管壁厚(hou)：8～50mm；
出口鋼管外徑(jing)：273～650mm；
出口鋼管壁(bi)厚(hou)：8～50mm；
最(zui)大長(chang)度：13.5m。
六、結語
Φ720mm周期(qi)軋(ya)管機(ji)(ji)組是目前世(shi)界上最大(da)的周期(qi)軋(ya)管機(ji)(ji)組，熱軋(ya)線采(cai)(cai)(cai)用(yong)立式水壓沖孔＋穿(chuan)孔＋周期(qi)軋(ya)管＋再加熱＋定(ding)徑工(gong)藝；精整線配置(zhi)了六輥(gun)矯直和(he)(he)壓力矯直機(ji)(ji)、高(gao)效切管機(ji)(ji)，車(che)底爐和(he)(he)室式爐，超聲(sheng)波探傷(shang)、渦(wo)流探傷(shang)和(he)(he)磁(ci)粉探傷(shang)裝(zhuang)置(zhi)，水壓試驗(yan)機(ji)(ji)、磨光機(ji)(ji)等精整和(he)(he)檢測(ce)設(she)備(bei)；既能采(cai)(cai)(cai)用(yong)連鑄坯又能采(cai)(cai)(cai)用(yong)圓(yuan)鋼坯做原料進行生(sheng)產(chan)(chan)：先進的喂料器既保(bao)證(zheng)了生(sheng)產(chan)(chan)效率(lv)。降低了勞動強度(du)，又保(bao)證(zheng)了產(chan)(chan)品質(zhi)量，適合生(sheng)產(chan)(chan)大(da)直徑高(gao)精度(du)高(gao)鋼級鋼管。
