1. 基(ji)礎設計階(jie)段
①. 根據項目規定(ding)確定(ding)配管設(she)計范圍、進(jin)度要求(qiu)，確定(ding)基礎設(she)計深(shen)度要求(qiu)。
②. 估算(suan)工作量，確定專業設計負責人、設計人、校核人和(he)審定人等人力(li)資(zi)源(yuan)。
③. 制(zhi)定(ding)(ding)(ding)配管設(she)計工程規(gui)(gui)(gui)定(ding)(ding)(ding)，如裝置(zhi)布置(zhi)規(gui)(gui)(gui)定(ding)(ding)(ding)、管道(dao)(dao)布置(zhi)規(gui)(gui)(gui)定(ding)(ding)(ding)、管道(dao)(dao)材料(liao)(liao)等級規(gui)(gui)(gui)定(ding)(ding)(ding)、管道(dao)(dao)隔熱設(she)計規(gui)(gui)(gui)定(ding)(ding)(ding)、設(she)備及(ji)管道(dao)(dao)涂漆規(gui)(gui)(gui)定(ding)(ding)(ding)等資料(liao)(liao)。
④. 管(guan)道應力工程師對需(xu)要進行應力計算的(de)管(guan)道編制(zhi)臨界管(guan)道一覽表。
⑤. 管(guan)(guan)道(dao)材(cai)料(liao)工(gong)程(cheng)師根據工(gong)藝系統專業(ye)的管(guan)(guan)道(dao)及(ji)儀表流程(cheng)圖和(he)管(guan)(guan)道(dao)數據表編(bian)制(zhi)管(guan)(guan)道(dao)材(cai)料(liao)等級規定。如需要3D配管(guan)(guan)設計，則需要編(bian)制(zhi)管(guan)(guan)道(dao)材(cai)料(liao)數據庫。
⑥. 設計主要管道走向圖。在基礎設計的前期階段，需要對高溫、高壓、低溫、大口(kou)徑(jing)不(bu)銹(xiu)鋼管道及影響設備布置的管道，進行初步的管道走向研究。
⑦. 確(que)定管廊的(de)寬度(du)、層數和標高，設計(ji)管廊管道(dao)走(zou)向圖。
⑧. 提出基礎設計階段結構、建(jian)筑條件。
⑨. 如果是3D配管設計，3D模型內一般需達到30％階段設計深度(du)。
⑩. 提(ti)出基礎設計階段管道材料匯(hui)總(zong)表。
?. 繪制基礎設計管道布置圖(tu)。
?. 參(can)加(jia)基(ji)(ji)礎(chu)設(she)(she)計(ji)審(shen)(shen)查會，在基(ji)(ji)礎(chu)設(she)(she)計(ji)審(shen)(shen)查會上(shang)，業(ye)主審(shen)(shen)查基(ji)(ji)礎(chu)設(she)(she)計(ji)圖紙(zhi)文件。根據(ju)審(shen)(shen)查意見，對圖紙(zhi)文件進行補充(chong)修改(gai)后，作為詳細(xi)工程設(she)(she)計(ji)的(de)依(yi)據(ju)。
2. 詳細設計階段
①. 將設備布置圖提供給有(you)關專業，完善詳細設計(ji)階(jie)段管道材料等(deng)級等(deng)工程規定。
②. 將裝置進行分區，確定(ding)分區設計人(ren)、校核人(ren)和審(shen)核（定(ding)）人(ren)。
③. 根據設備裝配圖以(yi)及各專業互提條件(jian)的基礎上（如平(ping)臺梯子(zi)、開洞、預埋件(jian)、設備基礎、結(jie)構、儀表電氣、管(guan)口方位等資料）深化完(wan)善管(guan)道布置(zhi)圖。
④. 如(ru)果(guo)是3D配管(guan)設(she)計(ji)，在配管(guan)提出結構(gou)載(zai)荷(he)等設(she)計(ji)條件后(hou)，通常(chang)需達到60％階(jie)段設(she)計(ji)深度，有的項目要開(kai)展(zhan)60％階(jie)段審(shen)核會。
⑤. 管(guan)道(dao)材料工程師(shi)提出MR文件(jian)、特殊管(guan)件(jian)圖，管(guan)道(dao)應力專業工程師(shi)對管(guan)道(dao)柔性進行(xing)校核、計算(suan)，提出彈簧(huang)架(jia)、特殊管(guan)架(jia)等條(tiao)件(jian)。
⑥. 設計管道軸測圖。
⑦. 設(she)計蒸(zheng)汽、熱水伴熱站布(bu)置(zhi)圖，編制管道伴熱連(lian)接表。
⑧. 如(ru)果是3D配管(guan)設(she)計，在配管(guan)的詳細設(she)計即(ji)將(jiang)結束、準備出正式(shi)施(shi)工圖紙文件前，通常(chang)需達到90％階段設(she)計深(shen)度，有的項目(mu)要開展90％階段審核會。
⑨. 在詳細設計結束時，管道(dao)(dao)材料(liao)工程師進行管道(dao)(dao)材料(liao)匯(hui)總，此次材料(liao)統(tong)計是配管專業所(suo)用(yong)全部(bu)材料(liao)（包括輔助材料(liao)）的最終匯(hui)總。
⑩. 完(wan)成施(shi)工(gong)(gong)(gong)版(ban)設(she)備布(bu)置(zhi)圖(tu)(tu)、管(guan)道平面(mian)布(bu)置(zhi)圖(tu)(tu)、軸測圖(tu)(tu)等(deng)設(she)計(ji)文件，編制圖(tu)(tu)紙(zhi)目錄和(he)詳細設(she)計(ji)說(shuo)明(ming)書(shu)。管(guan)道設(she)計(ji)說(shuo)明(ming)書(shu)應包括管(guan)道的(de)設(she)計(ji)原則、設(she)計(ji)思路、執行規范、典型配管(guan)研究、典型的(de)管(guan)道柔性設(she)計(ji)數據、與儀表(biao)專業的(de)分工(gong)(gong)(gong)、識圖(tu)(tu)方法（圖(tu)(tu)例）、施(shi)工(gong)(gong)(gong)要(yao)求(qiu)、采購要(yao)求(qiu)、其(qi)他要(yao)說(shuo)明(ming)的(de)問(wen)題等(deng)。
?. 設計(ji)文(wen)件整理校(xiao)審會簽(qian)簽(qian)署。
?. 對詳細(xi)設(she)計文件存(cun)檔(dang)，打印藍圖發送到施(shi)工現場(chang)。
?. 到施工現場進行設計交底。

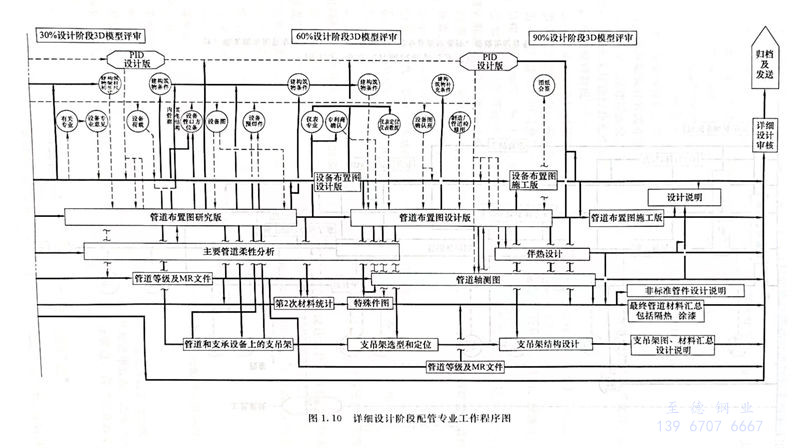

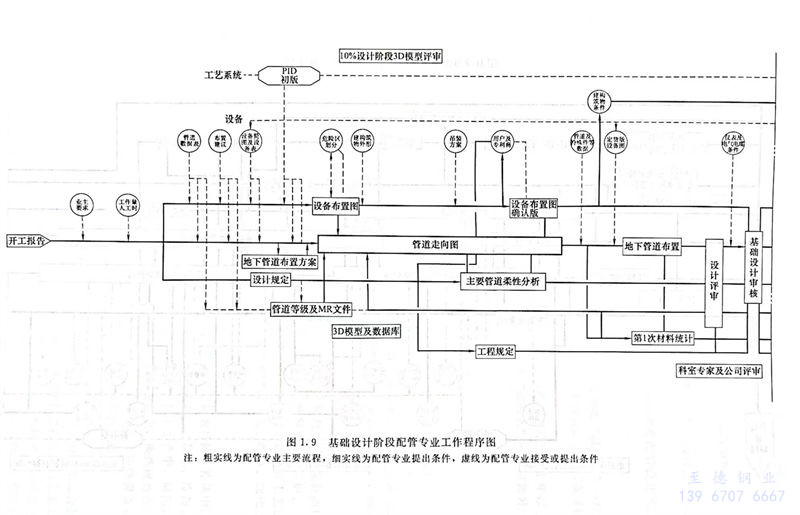

基礎設(she)(she)計(ji)(ji)階段配管設(she)(she)計(ji)(ji)一(yi)般工作(zuo)流程(cheng)如(ru)(ru)圖1.9所示，詳細(xi)設(she)(she)計(ji)(ji)階段配管設(she)(she)計(ji)(ji)一(yi)般工作(zuo)流程(cheng)如(ru)(ru)圖1.10所示。
工(gong)程應用(yong)：配管設計(ji)文(wen)件編號錯誤引起施(shi)工(gong)漏項(xiang)
配(pei)管(guan)(guan)設(she)計(ji)詳細設(she)計(ji)圖(tu)紙(zhi)(zhi)文(wen)件，編號(hao)排序(xu)(xu)編制正確，才(cai)能讓現(xian)場施(shi)工人員方(fang)便(bian)地找(zhao)到。某(mou)項目，因配(pei)管(guan)(guan)設(she)計(ji)文(wen)件入庫存檔環(huan)節沒(mei)有認真完成，設(she)計(ji)文(wen)件編號(hao)和排序(xu)(xu)較亂，連配(pei)管(guan)(guan)設(she)計(ji)人自(zi)己都不能快速地找(zhao)到某(mou)些圖(tu)紙(zhi)(zhi)文(wen)件，造成施(shi)工現(xian)場漏施(shi)工部分管(guan)(guan)道(dao)，到“三查四定”時才(cai)發現(xian)。
