各單位(wei)實際遵循(xun)的(de)專業(ye)條件(jian)關系(xi)可(ke)能有差異，但大致類似。這里將以(yi)國內外多家大型(xing)單位(wei)常(chang)遵循(xun)的(de)專業(ye)條件(jian)關系(xi)為實例進(jin)行介(jie)紹。

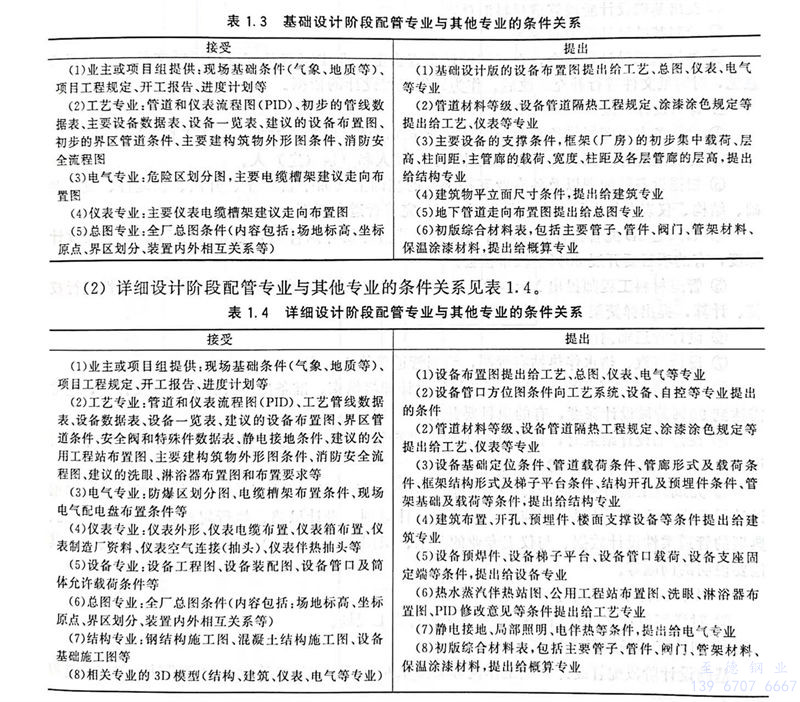

一、基礎設計階段(duan)配管(guan)專業與其他專業的條件關系見(jian)表1.3。


表 3.jpg


二、詳細設計階段配(pei)管專(zhuan)(zhuan)業與其他專(zhuan)(zhuan)業的條(tiao)件(jian)關系見表(biao)1.4。


接受


（1）業主或項目組提(ti)供：現場基礎(chu)條件(jian)（氣象、地(di)質等(deng)）、項目工程規定、開工報告、進度計劃等(deng)

（2）管(guan)道材料等(deng)級、設備管(guan)道隔熱工(gong)程規定(ding)、涂(tu)漆涂(tu)色規定(ding)等(deng)提(ti)出給工(gong)藝、儀表等(deng)專業

（3）電氣(qi)專業(ye)：防爆區劃分圖(tu)、電纜(lan)槽架(jia)布置條件(jian)、現場(chang)電氣(qi)配(pei)電盤布置條件(jian)等(deng)

（4）儀(yi)(yi)(yi)表專業(ye)：儀(yi)(yi)(yi)表外形、儀(yi)(yi)(yi)表電纜布置、儀(yi)(yi)(yi)表箱布置、儀(yi)(yi)(yi)表制造(zao)廠資料、儀(yi)(yi)(yi)表空氣連(lian)接（抽(chou)頭）、儀(yi)(yi)(yi)表伴熱抽(chou)頭等

（5）設備(bei)(bei)專(zhuan)業：設備(bei)(bei)工(gong)程(cheng)圖(tu)、設備(bei)(bei)裝配圖(tu)、設備(bei)(bei)管口及(ji)筒體允許載荷條件(jian)等

（6）總(zong)圖(tu)(tu)專業：全廠總(zong)圖(tu)(tu)條(tiao)件(jian)（內容包括：場地標(biao)高、坐(zuo)標(biao)原點、界(jie)區劃分、裝置內外相(xiang)互關系(xi)等(deng)）

（7）靜電接地、局部照明(ming)、電伴(ban)熱等條件，提出給電氣專業

（7）結(jie)構專業(ye)：鋼結(jie)構施工(gong)(gong)圖(tu)、混凝土結(jie)構施工(gong)(gong)圖(tu)、設備基(ji)礎施工(gong)(gong)圖(tu)等

（8）相關專業的(de)3D模型（結構、建筑(zhu)、儀表、電氣等專業）


提(ti)出


（1）設備(bei)(bei)布置(zhi)圖(tu)提出給(gei)工藝(yi)、總(zong)圖(tu)、儀表、電氣等專業（2）設備(bei)(bei)管(guan)口方位圖(tu)條(tiao)(tiao)件(jian)向工藝(yi)系(xi)統、設備(bei)(bei)、自控(kong)等專業提出的條(tiao)(tiao)件(jian)

（2）工(gong)藝專業：管(guan)道(dao)和儀表(biao)(biao)流程(cheng)圖（PID）、工(gong)藝管(guan)線數(shu)(shu)據(ju)表(biao)(biao)、設(she)備(bei)數(shu)(shu)據(ju)表(biao)(biao)、設(she)備(bei)一覽表(biao)(biao)、建(jian)議(yi)的(de)(de)設(she)備(bei)布(bu)(bu)置(zhi)(zhi)圖、界區管(guan)道(dao)條(tiao)件(jian)(jian)、安(an)全閥和特(te)殊件(jian)(jian)數(shu)(shu)據(ju)表(biao)(biao)、靜電接(jie)地條(tiao)件(jian)(jian)、建(jian)議(yi)的(de)(de)公用工(gong)程(cheng)站(zhan)布(bu)(bu)置(zhi)(zhi)圖、主(zhu)要(yao)建(jian)構筑物外(wai)形(xing)圖條(tiao)件(jian)(jian)、消防(fang)安(an)全流程(cheng)圖、建(jian)議(yi)的(de)(de)洗眼、淋浴器(qi)布(bu)(bu)置(zhi)(zhi)圖和布(bu)(bu)置(zhi)(zhi)要(yao)求等

（3）設備(bei)基(ji)礎定位條(tiao)件(jian)(jian)(jian)、管(guan)道載荷(he)條(tiao)件(jian)(jian)(jian)、管(guan)廊形(xing)式及(ji)載荷(he)條(tiao)件(jian)(jian)(jian)、框架結(jie)構(gou)形(xing)式及(ji)梯子平臺條(tiao)件(jian)(jian)(jian)、結(jie)構(gou)開(kai)孔及(ji)預埋件(jian)(jian)(jian)條(tiao)件(jian)(jian)(jian)、管(guan)架基(ji)礎及(ji)載荷(he)等條(tiao)件(jian)(jian)(jian)，提出給(gei)結(jie)構(gou)專業

（4）建筑(zhu)布置、開孔、預埋件、樓面支(zhi)撐設備等條件提(ti)出給建筑(zhu)專業

（5）設(she)備(bei)預焊(han)件、設(she)備(bei)梯子(zi)平臺、設(she)備(bei)管口載荷、設(she)備(bei)支座固(gu)定端等條件，提出給設(she)備(bei)專業

（6）熱水蒸(zheng)汽伴熱站圖、公用工(gong)程(cheng)站布(bu)置圖、洗眼、淋(lin)浴器布(bu)置圖、PID修改意見等(deng)條件提出給工(gong)藝專業

（8）初版綜合材料(liao)(liao)表，包括(kuo)主要(yao)管子、管件(jian)、閥(fa)門(men)、管架材料(liao)(liao)、保溫(wen)涂(tu)漆材料(liao)(liao)，提出(chu)給(gei)概(gai)算專(zhuan)業
