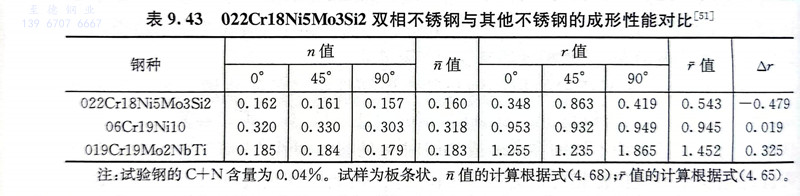

兩相組織的冷變形較為復雜，第二相的存在造成組織的局部不均勻度，影響變形行為。表9.43為022Cr18Ni5Mo3Si2 雙相不銹鋼與其他不銹鋼的冷成形性能對比，可見雙相不銹鋼的冷成形性較奧氏體不銹鋼和鐵素體不銹鋼要差些。

  雙相不(bu)銹鋼的屈服(fu)強度較高，初始(shi)變形時抗(kang)力較大(da)，要施(shi)以(yi)較大(da)的外力才(cai)能使其變形。雙相不(bu)銹鋼的橫向彎(wan)曲性(xing)(xing)能較差，需(xu)要較大(da)的彎(wan)心直徑（d），至少d不(bu)小于2a（a為板厚）才(cai)能通過彎(wan)曲試驗，這與其較大(da)的各(ge)向異性(xing)(xing)有關。

  通過F和Δr試驗說明，雙相(xiang)鋼(gang)的各(ge)向異(yi)性(xing)顯著，軋板組織(zhi)中α與γ相(xiang)呈帶狀層狀組織(zhi)。雙相(xiang)不銹(xiu)鋼(gang)的r值(zhi)比奧氏體鋼(gang)和鐵素體鋼(gang)低很多，故其冷成形性(xing)較差。
