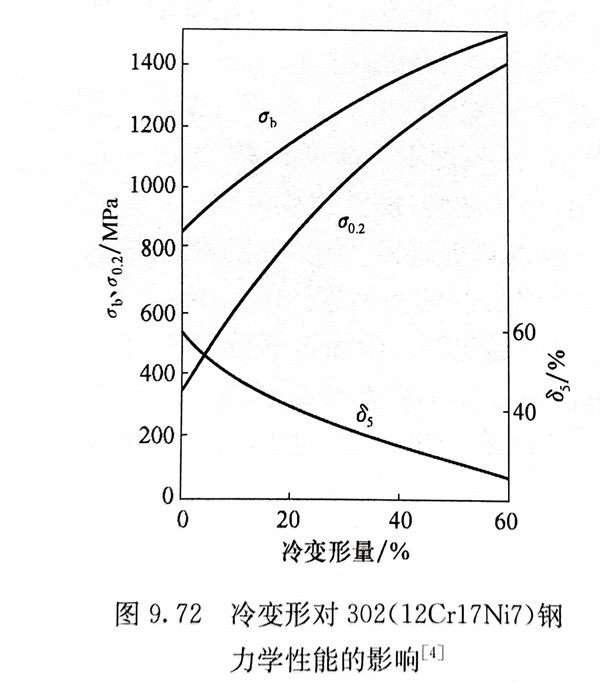

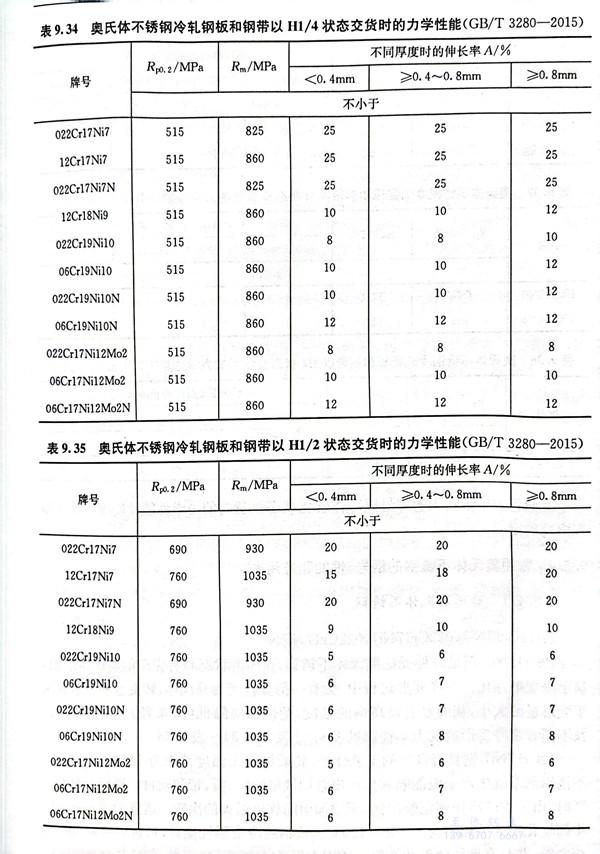

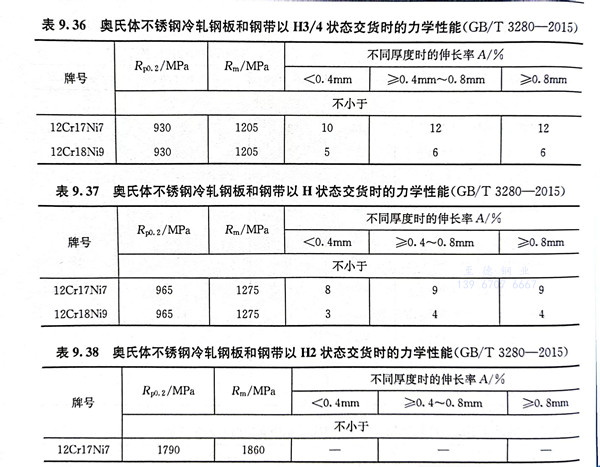

12Cr17Ni7鋼是一種亞穩奧氏體不銹鋼，在固溶狀態具有完全的奧氏體組織，易于冷變形強化。在冷變形過程中，會有一部分轉變為馬氏體，轉變量的大小取決于變形量的大小，從而顯著提高鋼的強度，塑性相應降低（圖9.72）。該鋼固溶態及不同程度冷變形后的力學性能見表9.12及表9.34～表9.38。

  12Cr17Ni7 鋼(gang)(gang)具(ju)有良好(hao)的(de)(de)(de)工藝(yi)性(xing)(xing)能，軋鍛熱加工溫度范圍為1150～850℃，用(yong)不銹鋼(gang)(gang)的(de)(de)(de)常(chang)規生(sheng)產(chan)手段(duan)能順利生(sheng)產(chan)出常(chang)用(yong)規格(ge)的(de)(de)(de)棒、板、帶和絲材。進(jin)行冷加工變形時，由于鋼(gang)(gang)的(de)(de)(de)冷作硬化(hua)傾向強，要增加中(zhong)間軟化(hua)退火的(de)(de)(de)次數。適宜的(de)(de)(de)固(gu)溶(rong)處理(li)和中(zhong)間軟化(hua)退火的(de)(de)(de)溫度為1050～1100℃。該鋼(gang)(gang)的(de)(de)(de)冷變形性(xing)(xing)能好(hao)，可進(jin)行彎曲、卷邊、折疊等(deng)，并具(ju)有良好(hao)的(de)(de)(de)深沖(chong)性(xing)(xing)能。該鋼(gang)(gang)在固(gu)溶(rong)狀態下可以(yi)焊(han)接，但(dan)冷軋材焊(han)接后會(hui)在焊(han)縫(feng)附近形成(cheng)低強度區而(er)影響使用(yong)，因(yin)而(er)不推薦在焊(han)接狀態下應用(yong)。

  12Cr17Ni7 鋼(gang)在(zai)工業(ye)大(da)氣、城市大(da)氣條件下抗銹性良好(hao)，在(zai)中(zhong)性和氧化性環境中(zhong)有較好(hao)的(de)(de)耐(nai)(nai)蝕性，但在(zai)海洋大(da)氣條件下、還(huan)原性環境中(zhong)及化工過(guo)程中(zhong)常(chang)見的(de)(de)酸、堿(jian)、鹽(yan)介質中(zhong)的(de)(de)耐(nai)(nai)蝕性較差。該(gai)鋼(gang)用于(yu)制造在(zai)冷狀(zhuang)態下承載較高載荷(he)，又能(neng)減輕設備(bei)重量和不生(sheng)銹的(de)(de)零件和設備(bei)，如(ru)鐵(tie)道(dao)車(che)輛及零部件、裝飾板、傳送帶、緊固(gu)件等。

  022Cr17Ni7 鋼(gang)是一(yi)種超低(di)碳奧(ao)氏體(ti)不(bu)銹鋼(gang)。由于(yu)碳含量(liang)低(di)，該鋼(gang)耐(nai)晶界(jie)腐蝕性(xing)好，焊后(hou)可(ke)不(bu)進行(xing)熱處理。該鋼(gang)用(yong)于(yu)制造(zao)焊接(jie)后(hou)可(ke)不(bu)進行(xing)熱處理的(de)零(ling)部件。

  022Cr17Ni7N 鋼(gang)(gang)(gang)是一種含(han)氮超低(di)碳奧氏(shi)不銹鋼(gang)(gang)(gang)，碳含(han)量低(di)，耐晶間腐(fu)蝕性(xing)好，加入氮后(hou)，其強(qiang)度較022Cr17Ni7 鋼(gang)(gang)(gang)高，并增強(qiang)了(le)其耐點蝕和耐縫(feng)隙腐(fu)蝕的能力。該鋼(gang)(gang)(gang)的焊(han)接性(xing)能好，焊(han)后(hou)不需(xu)進行熱處理。該鋼(gang)(gang)(gang)用于(yu)制造既(ji)要求耐腐(fu)蝕，又要求具有一定強(qiang)度的結構(gou)件。

 至德鋼業，我們根據(ju)您的(de)實際需求(qiu)，給出參考建議(yi)，為您提供高性價比的(de)不銹鋼管道及配件。
