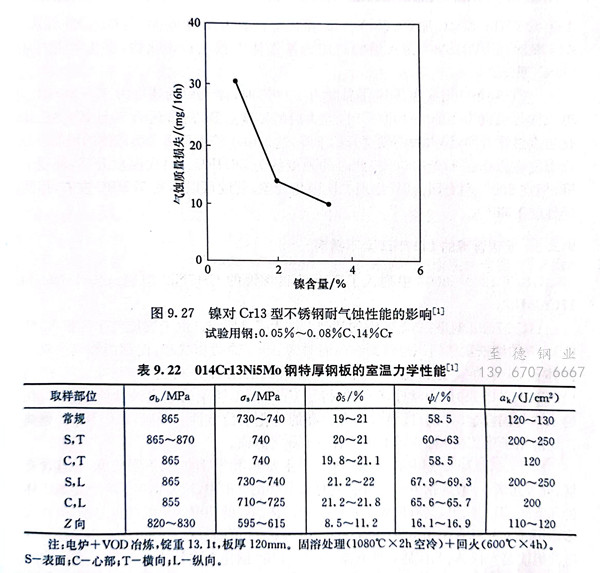

014Cr13Ni5Mo鋼是一種超低碳馬氏體不銹鋼，具有良好的強度、韌性、可焊性及耐磨性能。鋼中加入了3.5％～5.5％Ni，可以明顯改善Cr13型馬氏體不銹鋼的耐氣蝕性能。圖9.27為鎳對Cr13型不銹鋼耐氣蝕性能的影響，可以看出，鎳的加入提高了鋼在流動的含泥沙水中的耐磨蝕性能。該鋼在自來水中也具有良好的疲勞性能。表9.22為該鋼的室溫力學性能。

  014Cr13Ni5Mo鋼(gang)(gang)通過(guo)適(shi)當的(de)(de)熱(re)處理可(ke)具有(you)低(di)碳板條狀馬氏(shi)體(ti)(ti)(ti)與逆轉(zhuan)(zhuan)變奧氏(shi)體(ti)(ti)(ti)的(de)(de)復(fu)相組織(zhi)，從而既具有(you)高的(de)(de)強度(du)水平，又具有(you)良好的(de)(de)韌性(xing)(xing)(xing)和可(ke)焊(han)性(xing)(xing)(xing)，適(shi)用(yong)于(yu)厚截面尺寸且要(yao)求(qiu)良好可(ke)焊(han)性(xing)(xing)(xing)的(de)(de)使(shi)用(yong)條件，如大型水電站轉(zhuan)(zhuan)輪和轉(zhuan)(zhuan)輪下(xia)環等(deng)。該鋼(gang)(gang)在含泥(ni)沙水中的(de)(de)磨蝕(shi)性(xing)(xing)(xing)能優于(yu)奧氏(shi)體(ti)(ti)(ti)不(bu)銹鋼(gang)(gang)和一般馬氏(shi)體(ti)(ti)(ti)不(bu)銹鋼(gang)(gang)。

  014Cr13Ni5Mo鋼具(ju)有良好的熱(re)加工和(he)熱(re)彎成(cheng)形性能，其熱(re)加工的加熱(re)溫度可參照18Cr-8Ni奧氏體不銹(xiu)鋼，特(te)厚板的熱(re)彎成(cheng)形宜在700～1000℃進(jin)行。該鋼具(ju)有良好的焊(han)接性能，其熱(re)影響區仍具(ju)有良好的綜合性能。
