一、對焊環(huan)板式松(song)套(tao)法蘭型式與尺(chi)寸(cun)


 用(yong)PN標記(ji)的對焊環板式(shi)松套鋼制(zhi)管法蘭分(fen)為A型和(he)B型兩種結構型式(shi)，其密封面型式(shi)及適用(yong)的公稱(cheng)壓(ya)力和(he)公稱(cheng)尺寸范圍見表6-112。

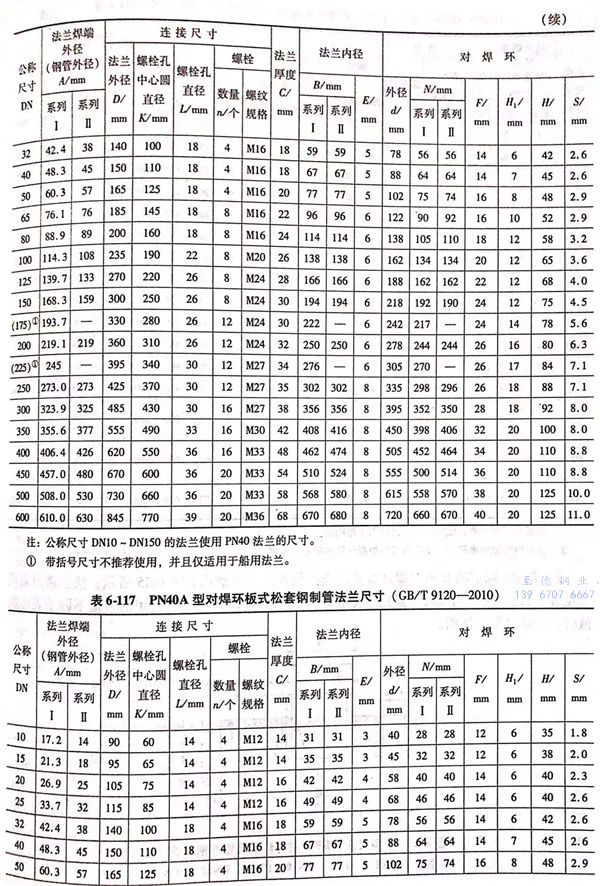

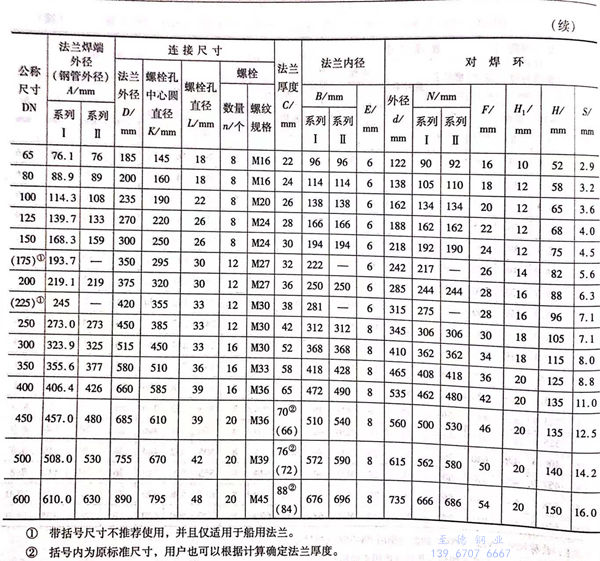

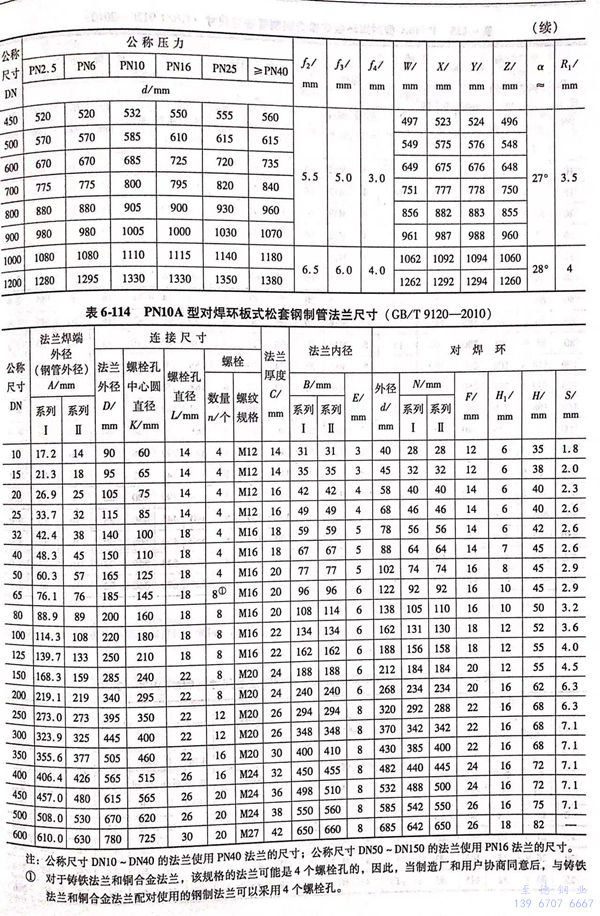

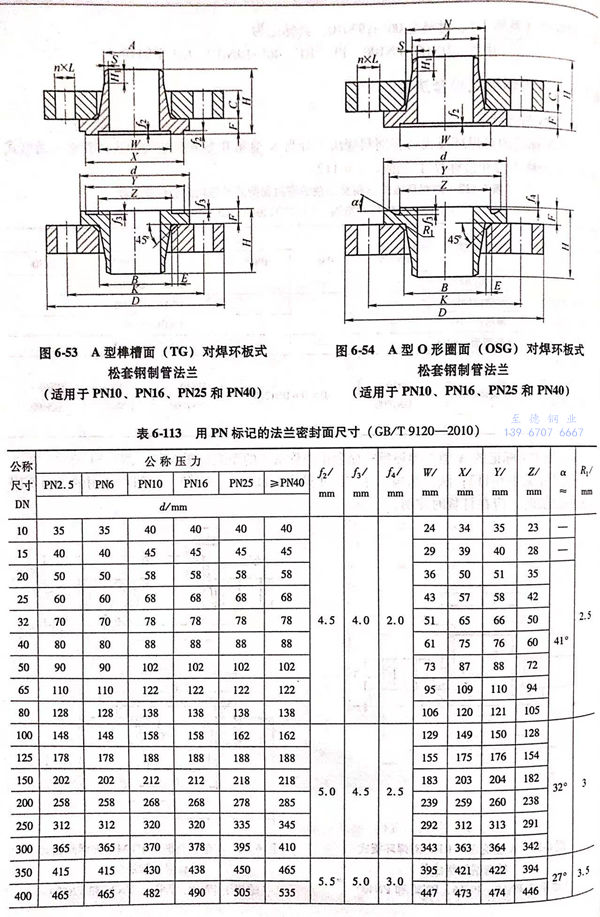

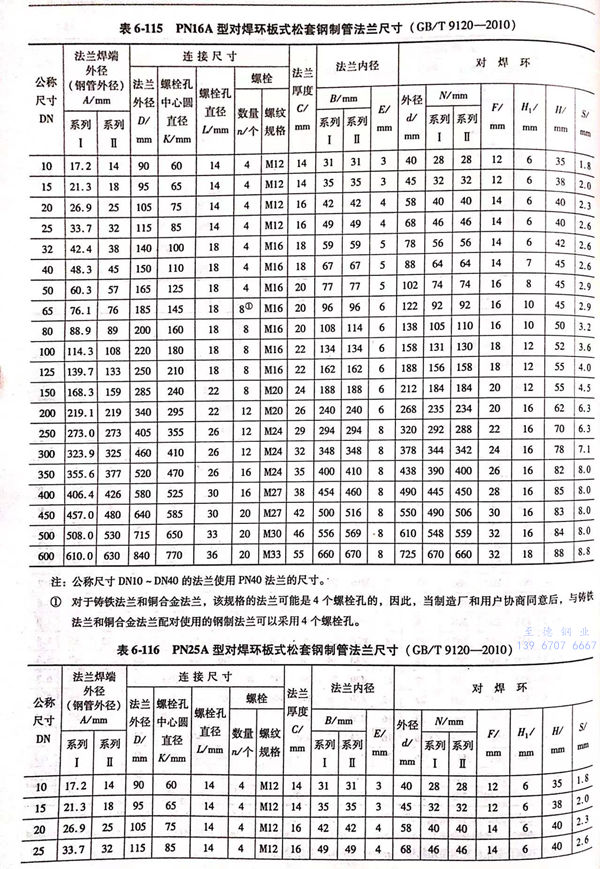

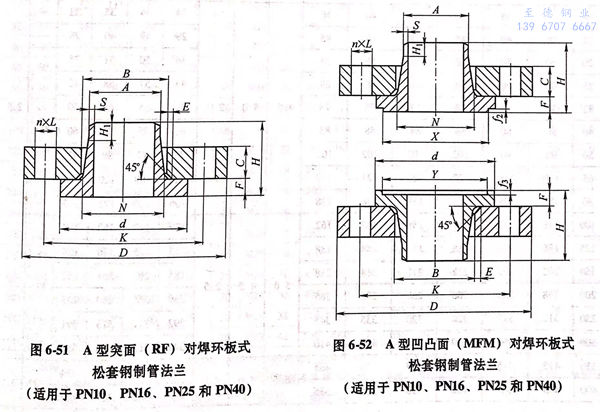

1. 用PN標記的(de)A型對焊環板(ban)式松套鋼制管法(fa)蘭(lan)(lan)的(de)型式如圖6-51~圖6-54所示；法(fa)蘭(lan)(lan)密封面尺(chi)(chi)寸(cun)見(jian)表(biao)6-113;法(fa)蘭(lan)(lan)結構尺(chi)(chi)寸(cun)或尺(chi)(chi)寸(cun)見(jian)表(biao)6-114~表(biao)6-117,當(dang)用戶選(xuan)用的(de)S值不同(tong)于(yu)表(biao)中數(shu)值時，應在訂(ding)貨時注明。

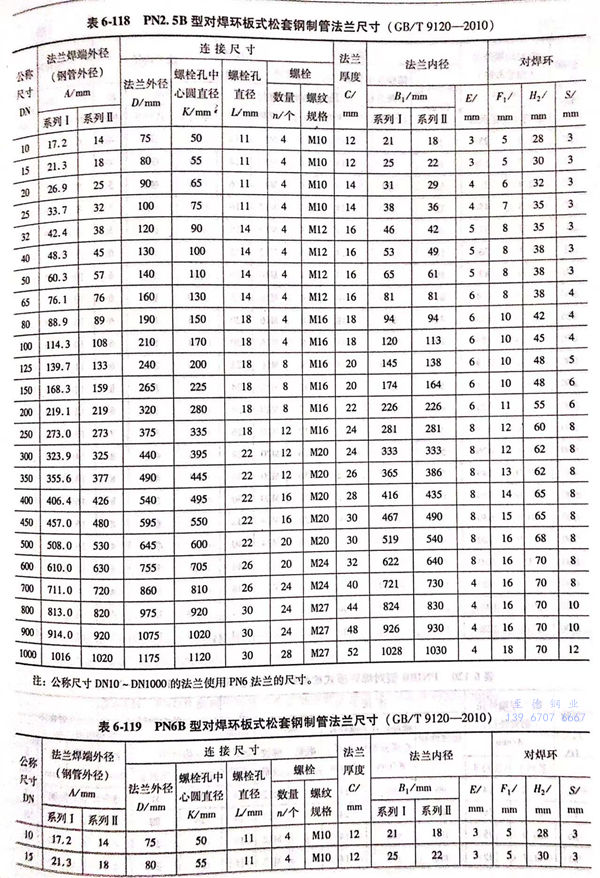

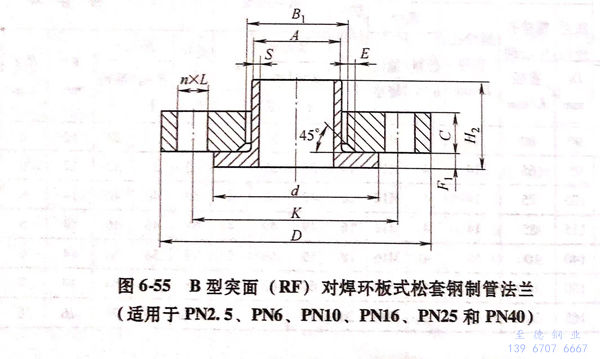

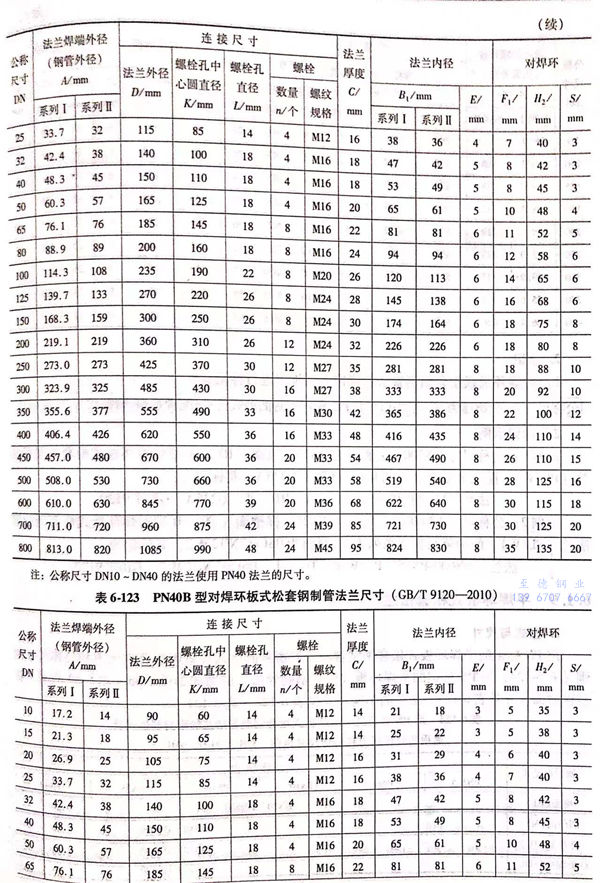

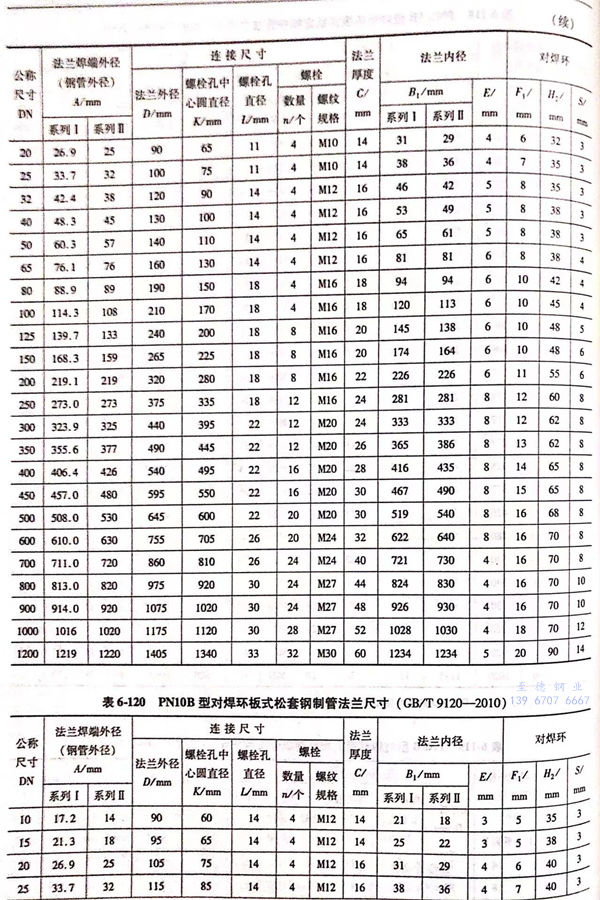

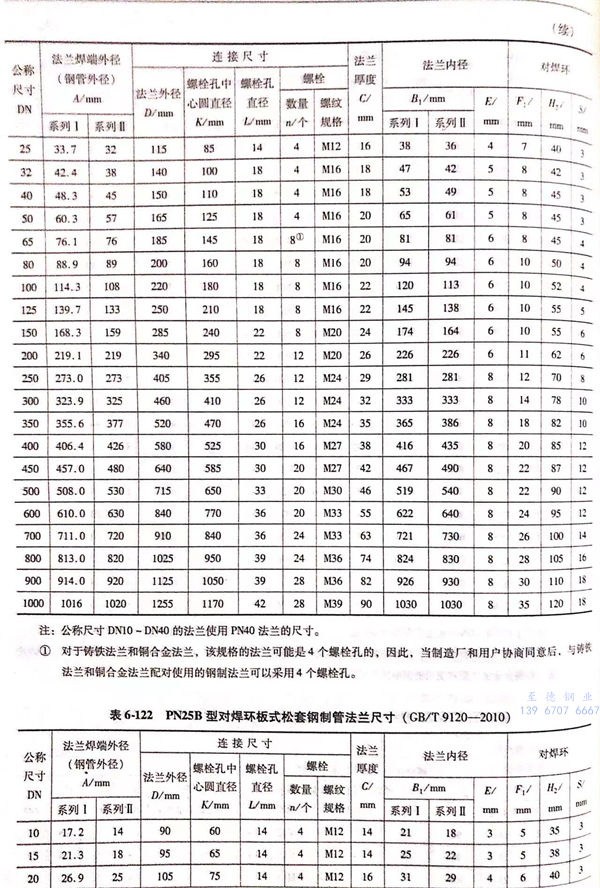

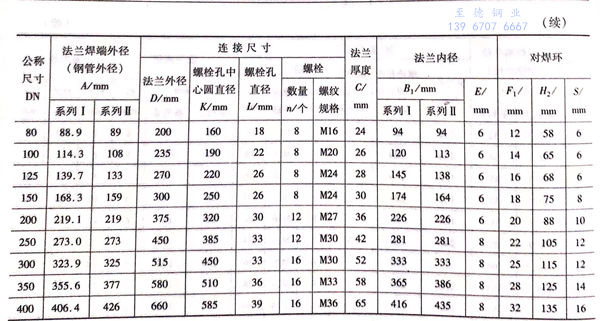

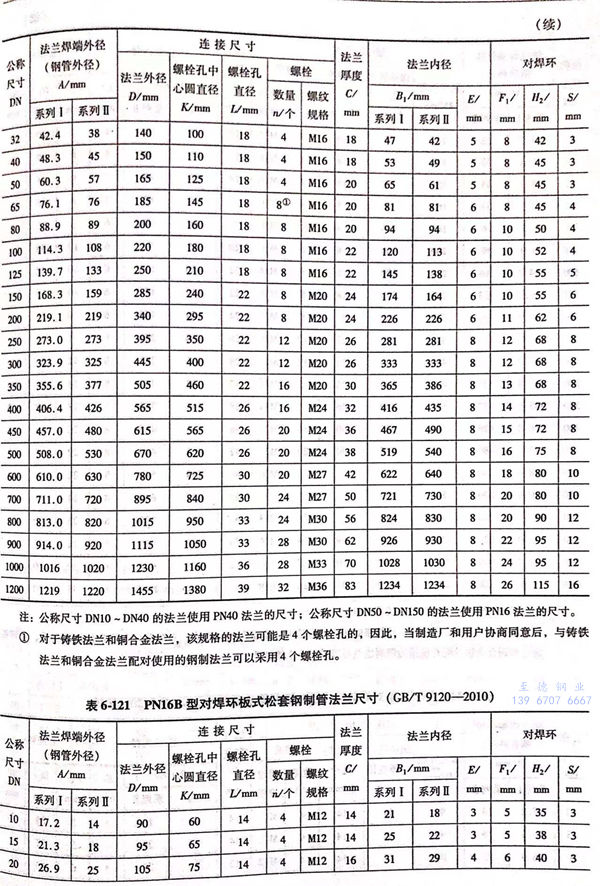

2. 用(yong)PN標記的(de)(de)B型對焊環板式(shi)松套鋼(gang)制(zhi)管(guan)法蘭(lan)的(de)(de)型式(shi)如圖6-55所(suo)示；法蘭(lan)密封面尺(chi)寸見(jian)表(biao)(biao)6-113;法蘭(lan)結構尺(chi)寸或(huo)尺(chi)寸見(jian)表(biao)(biao)6-118~表(biao)(biao)6-123,當用(yong)戶選用(yong)的(de)(de)S值不同于表(biao)(biao)中(zhong)數值時，應在訂(ding)貨時注明。




二、對焊環板式松套(tao)法蘭標記


1. 對焊環板式松套鋼制(zhi)管法蘭應按下列規定進行標記：


  公稱(cheng)尺(chi)寸 → 公稱(cheng)壓(ya)力 → 法蘭型(xing)式(shi)代號（PL/W) → 密封面型(xing)式(shi)代號 → 配管(guan)系列 → 材(cai)料代號 → 標(biao)準(zhun)編號


2. 標(biao)記示例


  示(shi)例 1 :  公(gong)稱(cheng)尺寸DN300、公(gong)稱(cheng)壓力PN16、突面（RF)A型對焊(han)環板式松(song)套(tao)鋼制管法蘭（PL/W)、配(pei)用米制管（系列(lie)Ⅱ)、材料為Q235A,其標記(ji)為：法蘭 DN300-PN16 PL/W-A RF Ⅱ Q235A GB/T 9120


  示例 2 :公稱尺寸DN600、公稱壓力(li)PN25、榫槽面（TG)B型(xing)對(dui)焊(han)環板(ban)式松套鋼制管法蘭（PL/W)、配用(yong)英制管（系列Ⅰ)、材(cai)料(liao)為(wei)06Cr17Ni12Mo,其標(biao)記為(wei)：法蘭 DN600-PN25 PL/W-B TG Ⅰ 06Cr17Ni12Mo2 GB/T 9120
