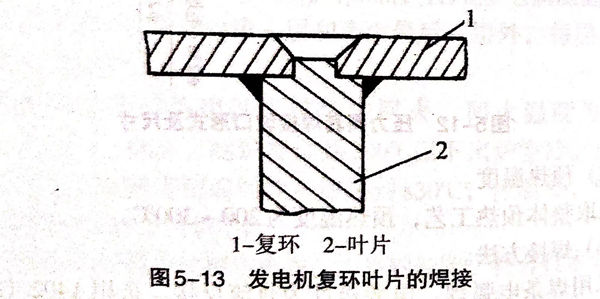

發電機復環葉片結構如圖5-13所示，其材質為2Cr13,葉片為1Cr13,均為馬氏(shi)體不銹(xiu)鋼(gang)，采用焊接工藝如下。

 ①. 焊(han)前預熱(re)溫度(du)為(wei)100℃.

 ②. 選用A207(E316型）焊條(tiao)，直徑3.2mm.

 ③. 在引弧(hu)板上引弧(hu)，待電弧(hu)穩定后(hou)引入待焊處，采用短弧(hu)焊，收(shou)弧(hu)時(shi)要填滿弧(hu)坑(keng)(keng)，防止弧(hu)坑(keng)(keng)裂(lie)紋(wen)，并(bing)使(shi)焊縫與母材(cai)呈圓滑過渡(du)。

 ④. 焊(han)(han)后(hou)為防止焊(han)(han)件的(de)變(bian)形和裂紋，需(xu)進行回(hui)火(huo)熱處理來消除焊(han)(han)接殘余應(ying)力。回(hui)火(huo)溫度為700℃,保溫30min,然后(hou)隨爐(lu)冷卻(que)。

 ⑤. 用超聲波(bo)探傷對焊縫內(nei)部進行檢測(ce)，發現(xian)超標缺(que)陷時，應立即返修。
