純度大于99%的無氧銅常用于在氫氣爐、分解氨氣氛爐和真空爐中釬焊不(bu)銹鋼(gang)。紫銅釬料的熔點為1083℃,釬焊溫度一般在1120℃.紫銅在不銹鋼上潤濕性和流動性非常好，一般控制釬縫間隙在0~0.05mm。紫銅釬料成本低，并可制成絲、帶、箔、粉各形式。釬焊接頭在常溫下具有很好的強度和塑性，但在400℃以上釬焊接頭的強度和抗氧化性急劇下降。


  Cu-31.5Mn-10Co釬(han)(han)料(liao)常用(yong)于(yu)在保(bao)護性氣氛爐中釬(han)(han)焊不(bu)銹(xiu)鋼(gang)。該(gai)釬(han)(han)料(liao)的(de)熔化區(qu)間(jian)為940~950℃,釬(han)(han)焊溫(wen)(wen)度為1000~1050℃.該(gai)釬(han)(han)料(liao)釬(han)(han)焊的(de)不(bu)銹(xiu)鋼(gang)接頭在500℃左右仍能保(bao)持較(jiao)高的(de)強度（見表3-1)和抗氧(yang)化性。由于(yu)釬(han)(han)焊溫(wen)(wen)度與(yu)某些不(bu)銹(xiu)鋼(gang)固溶(rong)溫(wen)(wen)度一致，可將不(bu)銹(xiu)鋼(gang)的(de)釬(han)(han)焊與(yu)熱處理(li)一同進行。

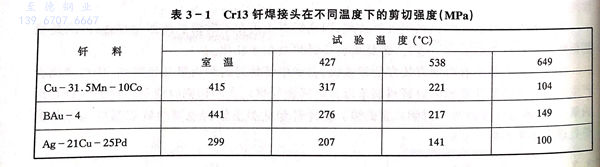

表 1.jpg


  Cu-30Ni-2Si-02B-15Fe釬料(liao)常用于不(bu)銹(xiu)鋼(gang)的爐中釬焊，特別是真空爐中釬焊。該(gai)釬料(liao)釬焊的不(bu)銹(xiu)鋼(gang)接頭具有更好的高(gao)溫(wen)(wen)性(xing)(xing)能，釬料(liao)在(zai)600℃時的強度(du)和抗氧(yang)化(hua)性(xing)(xing)與1Cr18Ni9Ti相當。但該(gai)釬料(liao)熔點較高(gao)，熔化(hua)區(qu)間為(wei)1080~1120℃,釬焊溫(wen)(wen)度(du)為(wei)1175~1200℃.在(zai)如此高(gao)的溫(wen)(wen)度(du)下(xia)釬焊不(bu)銹(xiu)鋼(gang)，會造成不(bu)銹(xiu)鋼(gang)晶粒(li)長(chang)大。
