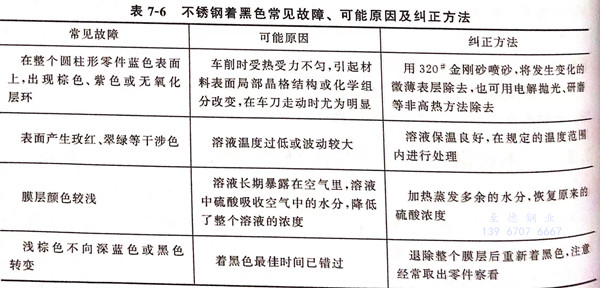

不銹鋼(gang)化學著(zhu)黑色常見故障、可能原因及糾正方法見表 7-6

不銹鋼化(hua)學著(zhu)黑(hei)色廢(fei)液再生利用主要有以下(xia)幾點

1. 再生方法原理(li)

 將已失去氧化能力的化學著黑色溶液稀釋5~10倍，使其所含結晶固體溶解，對稀釋液進行化學分析。令重鉻酸鉀含量稀釋在30~40g/L之間，此時三價鉻（Cr₂O₃)的含量也往往有30~40g/L之多。這種三價鉻的嚴重超量是使發黑液失去發黑能力的癥結所在，要恢復溶液的發黑能力，關鍵是除去過量的三價鉻，其他雜質，如鐵、鎳等的含量相對來看不很高，僅有幾克的量，不是影響著黑的主要因素。除去三價鉻的方法采取高錳酸鉀氧化法，使三價鉻氧化為六價鉻的重鉻酸鉀。其反應式如下：

  Cr₂(SO₄)₃+2KMnO₄+5H₂O = 2MnO(OH)₂↓+K₂Cr₂O₇+3H₂SO₄

 在上式中，無可溶性副產物產生，引人的高錳酸鉀（KMnO₄)被還原成亞錳酸［MnO(OH)₂],系棕黑色沉淀物，溶解度極低，很容易過濾除去。反應前三價鉻在溶液中呈硫酸鉻［Cr₂(SO₄)₃]存在，從上式可知，1g高錳酸鉀約可氧化1.28g硫酸鉻（或0.5g Cr₂O₃計）。反應后轉變為重鉻酸鉀，并產生硫酸，均是溶液有效成分。

2. 著(zhu)黑液再生步驟

 將稀釋(shi)的(de)(de)廢液(ye)加熱至(zhi)(zhi)80~90℃,然(ran)(ran)后加入計算量好的(de)(de)熱的(de)(de)濃的(de)(de)高錳酸鉀溶(rong)液(ye)至(zhi)(zhi)廢液(ye)中，充(chong)分攪拌并煮沸0.5~1小(xiao)時，使之(zhi)充(chong)分反(fan)應，然(ran)(ran)后冷(leng)卻靜置(zhi)1~2晝夜，過濾除去亞錳酸沉淀。取清液(ye)進行化(hua)學(xue)分析，再(zai)濃縮(suo)再(zai)生(sheng)液(ye)，可(ke)使再(zai)生(sheng)重鉻酸鉀達到標(biao)準(zhun)含(han)量，再(zai)補(bu)充(chong)硫酸至(zhi)(zhi)標(biao)準(zhun)含(han)量，即可(ke)試生(sheng)產。

3. 再生效果

 經(jing)(jing)過再(zai)生的溶液，硫酸和重(zhong)鉻(ge)酸鉀均(jun)達標(biao)后，經(jing)(jing)試驗(yan)，除(chu)氧化時間(jian)比過去稍長外(wai)，零件發(fa)黑(hei)的黑(hei)度與(yu)新(xin)液十分接(jie)近。這證明著色溶液已(yi)基本(ben)恢復了著黑(hei)色的能力(li)，可以投入應用。
