1. 快速鎳的性能(neng)和用(yong)途(tu)

  ①. 快速(su)鎳的性能(neng)： 鍍液呈中(zhong)性偏堿性（pH=7.5~8),鍍液呈藍色，有氨味。沉積速(su)率(lv)快。

  ②. 快速鎳的用途： 主(zhu)要用于(yu)恢(hui)復(fu)尺寸和作耐磨(mo)鍍層。一般用作中間層，刷鍍中應(ying)用廣泛。

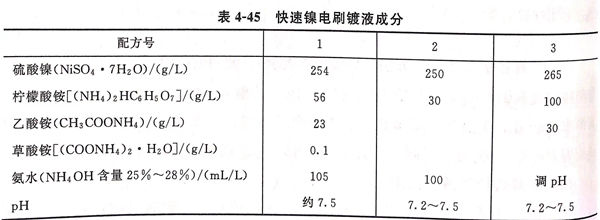

2. 快(kuai)速鎳電刷鍍(du)液成分(fen)，見表4-45

3. 快(kuai)速鎳(nie)電(dian)刷鍍工藝規范

 耗電系數：0.113 2A·h/(d㎡·μm);

 工作電壓：8~20V(最佳12~15V);

 陰陽極相對(dui)運動速率：6~35m/min(最佳(jia)12~15m/min);

 單一(yi)鍍層安全厚度：≤0.5mm;

 電連接：只(zhi)能作正(zheng)極性接電；

 使(shi)用溫(wen)度：30~50℃,溫(wen)度提高可(ke)改善鍍(du)層質(zhi)量和提高生產效率(lv)。

4. 快速鎳溶(rong)液(ye)的配(pei)制

 以配方1為例：在(zai)500mL燒(shao)杯(bei)中，加入(ru)乙酸(suan)銨(an)23g草酸(suan)銨(an)0.1g,檸檬酸(suan)銨(an)56g,加蒸(zheng)(zheng)餾水(shui)200mL,加熱攪(jiao)拌(ban)溶(rong)(rong)解。另外，在(zai)1000mL燒(shao)杯(bei)中加入(ru)硫(liu)酸(suan)鎳254g,加蒸(zheng)(zheng)餾水(shui)400mL,加熱攪(jiao)拌(ban)溶(rong)(rong)解，將500mL燒(shao)杯(bei)中的溶(rong)(rong)液(ye)在(zai)攪(jiao)拌(ban)下加入(ru)到1000mL燒(shao)杯(bei)中的溶(rong)(rong)液(ye)中，冷(leng)卻至(zhi)(zhi)25℃后攪(jiao)拌(ban)加入(ru)氨水(shui)105mL,調整溶(rong)(rong)液(ye)pH為7.5左(zuo)右。再倒(dao)入(ru)1000mL量筒或容量瓶中，加蒸(zheng)(zheng)餾水(shui)稀釋至(zhi)(zhi)刻線。

5. 快速鎳刷(shua)鍍過程(cheng)的空乏型變化

 隨著鍍液(ye)的循環使(shi)用(yong)，鍍液(ye)中(zhong)鎳離子濃度隨循環使(shi)用(yong)由50g/L降低至25g/L,屬空(kong)乏型鍍液(ye)。當鍍液(ye)容積消(xiao)耗掉75%左右(you)，鍍液(ye)中(zhong)析(xi)出大量(liang)鹽類結晶和氫氧化物，黏度增加，無法使(shi)用(yong)，剩余(yu)25%溶液(ye)報廢。在循環過(guo)程中(zhong)鍍液(ye)pH和鍍層硬度比(bi)較穩定。
