KN-505添加劑(ji)直(zhi)接加入到現在使用的瓦特鍍(du)鎳(nie)液(ye)(ye)或(huo)氨基磺酸鹽鍍(du)鎳(nie)液(ye)(ye)中使用，可得到良(liang)好的電鍍(du)結合力和(he)光亮的鍍(du)鎳(nie)層。

 不銹鋼表面用KN-505鍍鎳之后，也可以直接鍍金，減少工藝，效果良好。

1. 使(shi)用范圍

   KN-505鍍(du)(du)鎳(nie)既可以適(shi)(shi)用(yong)(yong)(yong)于掛鍍(du)(du)，也可以適(shi)(shi)用(yong)(yong)(yong)于滾鍍(du)(du)，也可以適(shi)(shi)用(yong)(yong)(yong)于連續(xu)鍍(du)(du)的(de)高速鋼帶，除了適(shi)(shi)用(yong)(yong)(yong)于SUS304、305等其他SUS,也適(shi)(shi)用(yong)(yong)(yong)于接合力難鍍(du)(du)的(de)鈹青銅、磷青銅。

2. KN-505工藝流程

   脫(tuo)蠟→水(shui)洗(xi)(xi)→酸洗(xi)(xi)→水(shui)洗(xi)(xi)→KN-505鍍(du)鎳→水(shui)洗(xi)(xi)、→其他電鍍(du)→水(shui)洗(xi)(xi)→烘干(gan)→包裝。

 3. KN-505鍍(du)鎳溶液(ye)成分(fen)及工(gong)藝條件

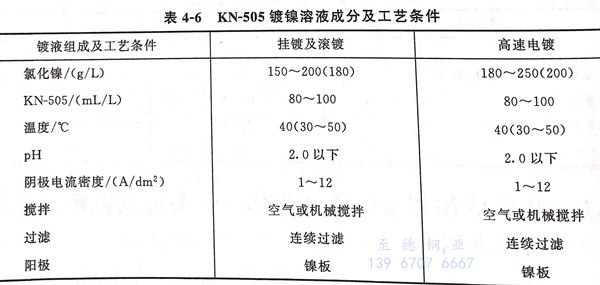

  KN-505鍍(du)鎳溶(rong)液(ye)成分及(ji)工藝條件見(jian)表4-6。

4. 技術管理與溶液維護(hu)

 ①. KN-505添加劑可(ke)直(zhi)接加入(ru)現今的(de)電鍍液(ye)里使(shi)用，但要得到高(gao)品質(zhi)時(shi)，重(zhong)新開缸(gang)是最佳方法(fa)。

 ②. KN-505添(tian)加劑添(tian)加100mL/L時較(jiao)穩定，KN-505不足(zu)時，出現(xian)結合(he)力不良(liang)，故要(yao)保持適量(liang)多(duo)(duo)一些，比(bi)規定量(liang)多(duo)(duo)（2倍）沒有影響(xiang)，但不經(jing)濟(ji)。

 ③. KN-505消耗量(liang)(liang)(liang)。400~500A/h時(shi)消耗量(liang)(liang)(liang)為(wei)10mL/L,即當電(dian)鍍槽為(wei)100L時(shi)，在電(dian)流400A時(shi)，KN-505的消耗量(liang)(liang)(liang)為(wei)1000mL/h,即2500mL/(kA·h)（每千安·小時(shi)消耗量(liang)(liang)(liang)為(wei)2.5L).

 ④. pH的(de)(de)(de)維護。使用(yong)時(shi)期內(nei)pH必須(xu)維持在(zai)2.0以下。在(zai)補(bu)充KN-505的(de)(de)(de)時(shi)期內(nei)pH不會有變化，如因(yin)混入(ru)多量的(de)(de)(de)水洗液時(shi)pH會上升(sheng)，是造成鍍層結(jie)合力不良的(de)(de)(de)原因(yin)。

 ⑤. 鍍液進行活性炭(tan)過濾時有(you)20%的(de)KN-505被(bei)吸收，故用活性炭(tan)過濾后(hou)要補充(chong)20%的(de)KN-505添加(jia)劑，即添加(jia)KN-505 20mL/L。
