QPQ是Quench Polish Quench的縮寫，其原始完整的含意是：工件在液體滲氮（或液體氮碳共滲）并采用氧化鹽浴冷卻后，對表面進行機械拋光或研磨，再經氧化鹽浴表面氧化處理的工藝過程。有的將QPQ處理稱為淬火－拋光－淬火處理，這種理解值得商榷。因為液體滲氮（或液體氮碳共滲）的溫度一般采用530~580℃,低于Fe-N相圖中的共析溫度（約590℃),加熱時不發生α→γy的轉變過程，冷卻時也不發生γ→M的轉變過程。
在拋光后再次經過氧化(hua)浴時，也只是拋光后的(de)表面氧化(hua)過程。始終(zhong)不發(fa)生淬火(huo)過程。
從QPQ處(chu)理(li)的(de)(de)工藝過(guo)(guo)(guo)程(cheng)可(ke)(ke)見(jian)，第(di)一程(cheng)序就是(shi)(shi)(shi)(shi)液體滲氮（或液體氮碳共滲），只不過(guo)(guo)(guo)是(shi)(shi)(shi)(shi)采用的(de)(de)冷卻(que)方式(shi)必(bi)須(xu)是(shi)(shi)(shi)(shi)氧(yang)化(hua)鹽(yan)(yan)浴(yu)(yu)冷卻(que)。第(di)二(er)程(cheng)序是(shi)(shi)(shi)(shi)滲層表(biao)面(mian)拋(pao)光(guang)（或研(yan)磨），工件經過(guo)(guo)(guo)鹽(yan)(yan)浴(yu)(yu)處(chu)理(li)后(hou)的(de)(de)表(biao)面(mian)不可(ke)(ke)避(bi)免(mian)地存在(zai)粗糙、多孔的(de)(de)顯微層，經過(guo)(guo)(guo)機械(xie)拋(pao)光(guang)或研(yan)磨后(hou)，改(gai)善了表(biao)面(mian)的(de)(de)光(guang)潔度，這時的(de)(de)耐(nai)腐蝕性能可(ke)(ke)能略(lve)有下(xia)降。第(di)三程(cheng)序是(shi)(shi)(shi)(shi)拋(pao)光(guang)后(hou)的(de)(de)工件表(biao)面(mian)在(zai)氧(yang)化(hua)鹽(yan)(yan)浴(yu)(yu)中受(shou)到氧(yang)化(hua)，這時的(de)(de)耐(nai)腐蝕性能顯著提高。

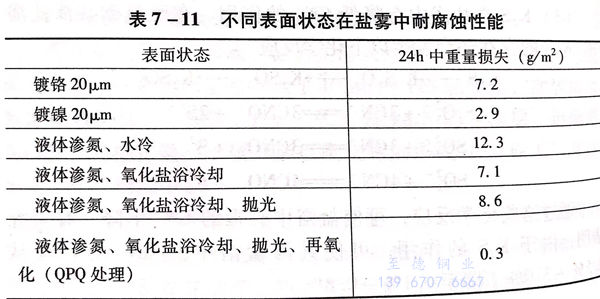

QPQ處(chu)理及(ji)其他不同(tong)的(de)表(biao)面處(chu)理狀態在鹽霧試驗(yan)時的(de)耐腐(fu)蝕效果見表(biao)7-11。
由此可(ke)認為，QPQ處理所(suo)以得到廣泛應用，是由于其氮化（或氨碳共滲）并在氧化鹽浴中冷卻，可(ke)獲(huo)得高(gao)(gao)的表面硬度(du)、耐(nai)(nai)磨性(xing)能、耐(nai)(nai)疲勞性(xing)能和拋光后再氧化獲(huo)得的高(gao)(gao)耐(nai)(nai)腐(fu)性(xing)能的優良效果(guo)。
1. QPQ處理工藝(yi)
如(ru)前所(suo)述(shu)，QPQ處(chu)理主要有以(yi)下過程。
a. 液體(ti)滲氮(dan)（或液體(ti)氮(dan)碳(tan)共滲）
液體(ti)滲(shen)氮(dan)或液體(ti)氮(dan)碳共滲(shen)工藝方法、效果及可能出現的(de)缺陷參見本(ben)章液體(ti)氮(dan)碳共滲(shen)的(de)有關內容。
b. 滲后(hou)冷卻
QPQ處理中滲(shen)氮或氮碳共滲(shen)工序(xu)中的冷(leng)卻方式必(bi)須采用氧化鹽(yan)浴冷(leng)卻。
氧化鹽(yan)是一(yi)種強(qiang)堿(jian)性鹽(yan)，pH值為(wei)12~12.5,熔化后的鹽(yan)浴具有強(qiang)烈的氧化性。
氧(yang)(yang)化鹽(yan)(yan)的熔點(dian)不大(da)于300℃,使(shi)用溫度(du)在(zai)350~400℃之(zhi)間。工(gong)件在(zai)氧(yang)(yang)化鹽(yan)(yan)浴(yu)中(zhong)的保持(chi)時間，依據工(gong)件大(da)小(xiao)或多少控制在(zai)15~30min 即可。
在氧化鹽浴中保持(chi)后，可(ke)依據工(gong)件的(de)情況(kuang)，采(cai)用空冷或水冷。
工件氧化后，在表面形成Fe3O4薄膜。
c. 工件(jian)的表面拋(pao)光
液體滲氮或液體氮碳共滲后(hou)并經氧(yang)化(hua)鹽浴冷卻的(de)工(gong)件(jian)，采用機械方法(fa)對(dui)表面進行拋光(guang)或研磨，將工(gong)件(jian)表面粗糙度提高至(zhi)R.0.09~0.15μm即(ji)可。
d. 氧(yang)化
經機械拋光或研磨后的工(gong)件放入氧化(hua)鹽(yan)浴(yu)中再(zai)氧化(hua)。
氧化鹽(yan)浴(yu)與(yu)氮化冷卻鹽(yan)浴(yu)相同，保持溫(wen)度在350~400℃,
保持時間可短一些(xie)，一般(ban)在(zai)5~10min.
2. QPQ處(chu)理生產中的(de)相(xiang)關問題
要(yao)進行QPQ處理(li)的(de)工件，也應有預先的(de)熱處理(li)、滲氮（或氨(an)碳共(gong)診）前的(de)表面(mian)清理(li)、預熱、處理(li)后的(de)清洗、烘干和浸油程序(xu)，這些程序(xu)的(de)具體要(yao)求可參見本章液體氮碳共(gong)滲的(de)相(xiang)關內容。
同樣，不銹鋼PQP處(chu)理(li)工藝參數及處(chu)理(li)后可(ke)獲得的滲層效(xiao)果可(ke)參見(jian)本章液體氮(dan)碳共滲的相關(guan)內容。
