高合金香蕉視頻app下載蘋果版:雙相不銹鋼一般含有大于25%的鉻和比低、中合金雙相不銹鋼高的鎳元素，另加入較高含量的鉬、氮等元素，PREN 值也高于低、中合金雙相不銹鋼。

 0Cir25Ni6Mo3CuN是出(chu)現較早(zao)、應(ying)用廣(guang)泛、具有代表性(xing)的(de)高合金(jin)雙相不銹鋼。

 該鋼(gang)中(zhong)除鉻(ge)、鎳、氮元素外，還加入(ru)了銅(tong)(tong)(tong)。加銅(tong)(tong)(tong)的(de)目的(de)主要(yao)是(shi)提(ti)高材料在硫酸、鹽酸中(zhong)的(de)耐腐蝕(shi)性(xing)能和(he)提(ti)高對應力腐蝕(shi)的(de)穩(wen)定性(xing)。銅(tong)(tong)(tong)也是(shi)穩(wen)定奧(ao)氏(shi)(shi)體的(de)元素，促進雙相(xiang)(xiang)不銹(xiu)鋼(gang)中(zhong)奧(ao)氏(shi)(shi)體相(xiang)(xiang)的(de)穩(wen)定。但(dan)是(shi)，銅(tong)(tong)(tong)的(de)存在對鑄件(jian)(jian)而言容(rong)易產生偏析(xi)，對鍛件(jian)(jian)、軋件(jian)(jian)會降低(di)熱加工過(guo)程的(de)熱塑(su)性(xing)，所以，在實際(ji)應用時，鑄件(jian)(jian)控制銅(tong)(tong)(tong)含(han)量不大(da)于(yu)3%,鍛件(jian)(jian)和(he)軋件(jian)(jian)應控制銅(tong)(tong)(tong)含(han)量不大(da)于(yu)2%。

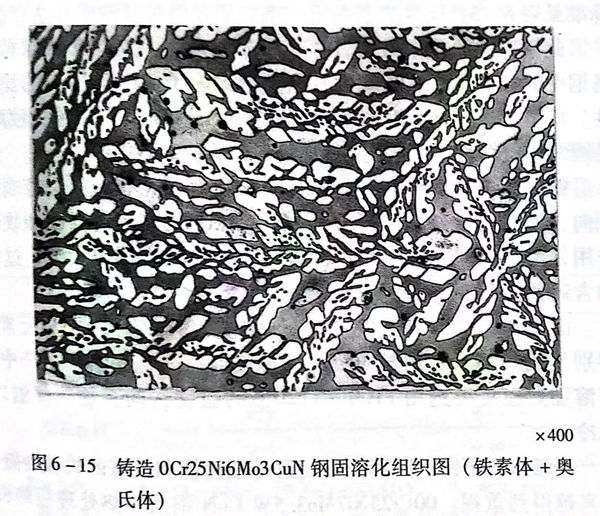

 該鋼由于銅、氮的作用，促進了(le)奧(ao)氏(shi)(shi)體(ti)的穩定性，所以，加熱到1200℃時仍有(you)近40%的奧(ao)氏(shi)(shi)體(ti)相(xiang)。見圖(tu)6-15。

0Cr25Ni6Mo3CuN在700~950℃溫度(du)區間也有(you)脆(cui)相析(xi)出，引起脆(cui)性和耐腐蝕性的降低，也存在475℃脆(cui)性。

0Cr25Ni6Mo3CuN在固溶處(chu)理后有較(jiao)高(gao)的(de)機械(xie)性能，特別是高(gao)的(de)屈(qu)服強度，見表6-3。在實際生產中，固溶加熱(re)溫度選擇在1100℃左(zuo)右為宜。采用水(shui)冷卻。
