中合金雙相不銹鋼除含鉻、鎳合金元素外，有的還加入了鉬、氮等元素，所以，PREN值高于低合金雙相不銹鋼，還具有較高的強度和韌性。

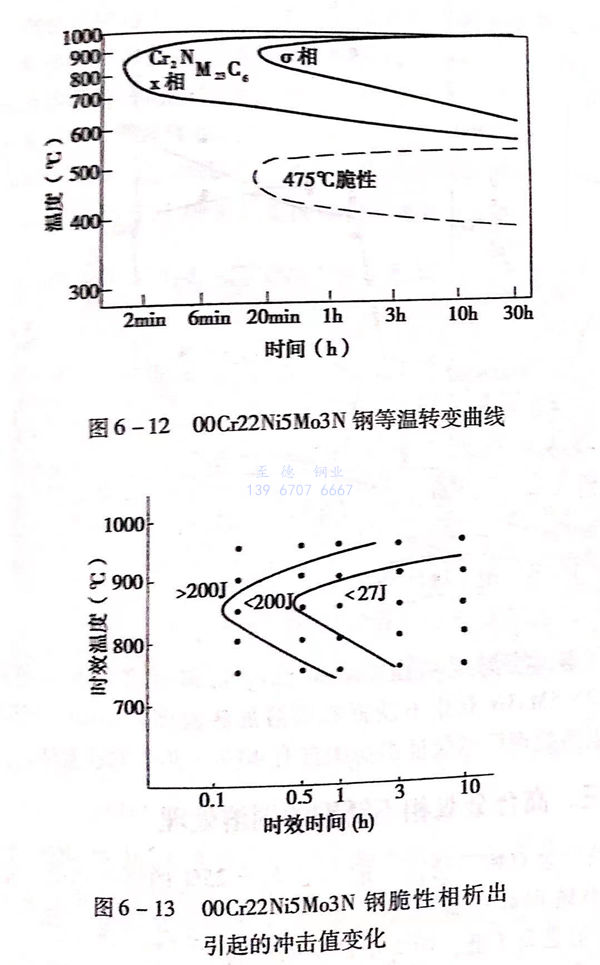

 00Cr22Ni5Mo3N是(shi)中合金雙相(xiang)不(bu)銹鋼(gang)(gang)的代(dai)表鋼(gang)(gang)號，鋼(gang)(gang)中加入了(le)氮元素，使奧氏(shi)體的穩定性(xing)提高了(le)，在較高的溫(wen)度加熱仍能保持一定量的奧氏(shi)體。00Cr22Ni5Mo3N 鋼(gang)(gang)的等溫(wen)轉(zhuan)變動力學曲線如圖6-12所示。


 從圖6-12可知，00Cr22Ni5Mo3N 鋼在650~950℃溫度區間保(bao)持，可析出碳化(hua)物(wu)、氮化(hua)物(wu)和金(jin)屬間相x、a等，特(te)別是(shi)在800~850℃溫度，這些脆相在幾分鐘內即可析出，引起沖(chong)擊韌性的(de)明顯惡化(hua)，見圖6-13。


圖 12.jpg


 此鋼的475℃脆性也較(jiao)敏感。

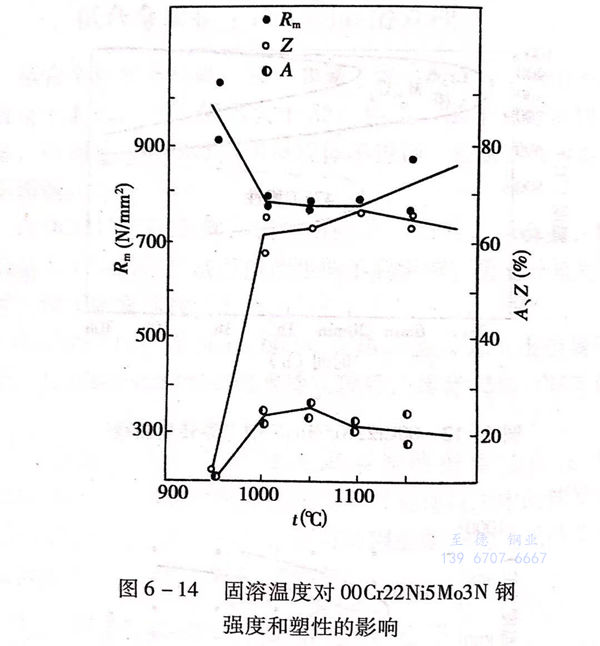

 00C122Ni5Mo3N 鋼在1000~1100℃區間(jian)加熱固溶處(chu)理后有較好的強度和塑性(xing)，見(jian)圖6-14。


圖 14.jpg


考慮固溶(rong)溫度對組織(zhi)、機械性能和耐(nai)腐蝕性能的(de)影響(xiang)，00Cr22Ni5Mo3N雙相不銹(xiu)鋼的(de)固溶(rong)加熱溫度取1040~1080℃為宜。固溶(rong)處理(li)后(hou)可(ke)保證組織(zhi)中(zhong)含有(you)40%~50%的(de)鐵素體。
