不(bu)銹鋼(gang)管熱(re)處理(li)主要注意事項有以下幾點：鋼管熱處理溫度及爐溫、冷卻與冷卻速度及不銹鋼管的熱處理制度。

1. 熱處理(li)溫度及爐溫

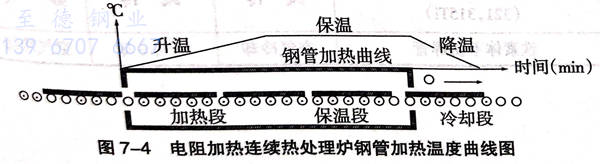

 在(zai)熱(re)(re)處(chu)(chu)理(li)過程中，不銹鋼管熱(re)(re)處(chu)(chu)理(li)溫度及爐溫的(de)控制是非常(chang)重要的(de)（圖7-4)表7-1由(you)所列(lie)出(chu)了 AST-FAGERSTA 熱(re)(re)處(chu)(chu)理(li)爐各(ge)(ge)類(lei)鋼種(zhong)的(de)熱(re)(re)處(chu)(chu)理(li)溫度和加熱(re)(re)爐各(ge)(ge)組(zu)電阻加熱(re)(re)溫度，在(zai)熱(re)(re)處(chu)(chu)理(li)時應照(zhao)此嚴格控制，以保證熱(re)(re)處(chu)(chu)理(li)效果(guo)。

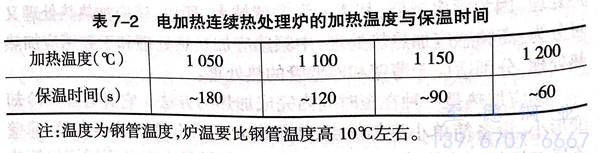

 電加熱(re)連(lian)續熱(re)處(chu)理爐的加熱(re)溫(wen)度與(yu)保(bao)溫(wen)時間見表7-2。

2. 冷卻(que)與冷卻(que)速度

 為(wei)了防(fang)止碳化鉻(ge)的(de)(de)(de)析出(chu)，對固熔處(chu)理的(de)(de)(de)不(bu)銹鋼(gang)管，必(bi)須進行快速冷卻。當不(bu)銹鋼(gang)管的(de)(de)(de)溫度在1000℃~600℃之間，冷卻速度為(wei)5℃/s,即兩分鐘內一定要降到(dao)600℃以下，可以防(fang)止鉻(ge)的(de)(de)(de)碳化物析出(chu)，同時也(ye)避免了σ相的(de)(de)(de)析出(chu)，可防(fang)止高(gao)Cr-Mo鋼(gang)較高(gao)的(de)(de)(de)脆性的(de)(de)(de)產生。

 其他形式(shi)熱處理(li)的冷卻方(fang)式(shi)，按(an)照熱處理(li)工藝(yi)要求實施。

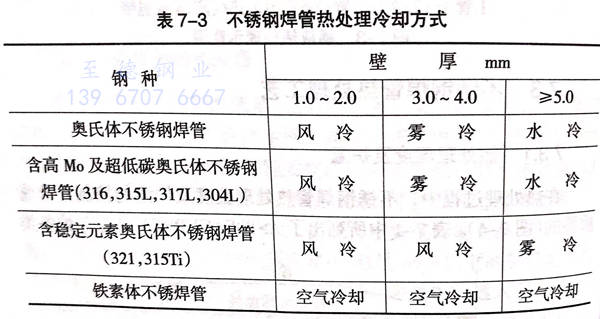

 不銹鋼管按鋼種和(he)壁厚選擇冷卻(que)方式，見表(biao)7-3。

3. 不(bu)銹(xiu)鋼焊管的熱處(chu)理制度(du)

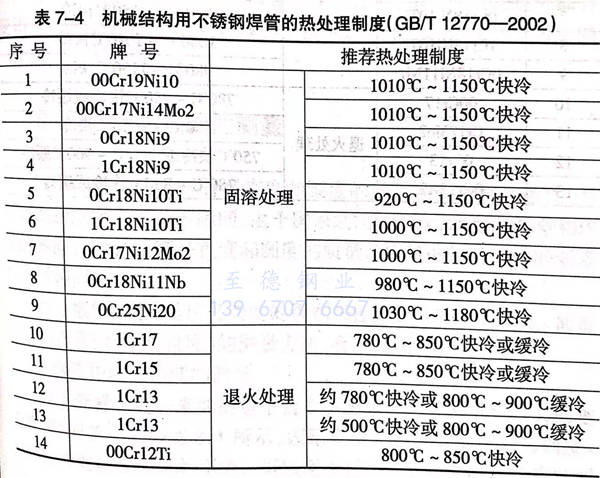

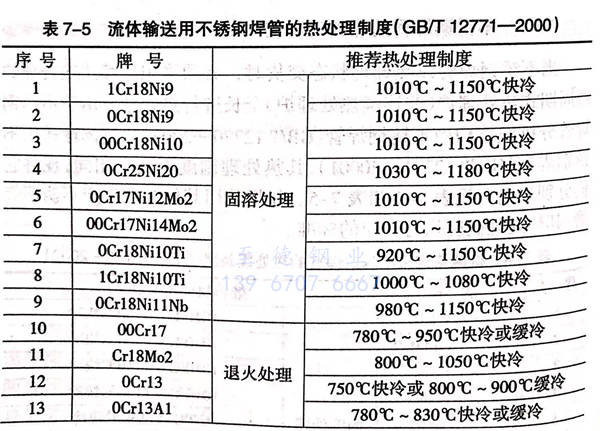

 當(dang)不(bu)(bu)銹鋼(gang)管(guan)以熱(re)(re)(re)處(chu)(chu)(chu)理(li)狀態(tai)交貨時，必須采用(yong)連續式熱(re)(re)(re)處(chu)(chu)(chu)理(li)爐或周期式熱(re)(re)(re)處(chu)(chu)(chu)理(li)爐（非(fei)連續熱(re)(re)(re)處(chu)(chu)(chu)理(li)爐）全長進行熱(re)(re)(re)處(chu)(chu)(chu)理(li)。由于不(bu)(bu)銹鋼(gang)焊管(guan)分機械結構(gou)用(yong)不(bu)(bu)銹鋼(gang)焊管(guan)（GB/T 14976-2002)和流體輸送(song)用(yong)不(bu)(bu)銹鋼(gang)管(guan)（GB/T 14975 -2002),其(qi)熱(re)(re)(re)處(chu)(chu)(chu)理(li)制度不(bu)(bu)完全相同，現(xian)將它們分別(bie)列(lie)出，見表(biao)7-4和表(biao)7-5.如果采用(yong)其(qi)他標準(zhun)生產(chan)不(bu)(bu)銹鋼(gang)焊管(guan)，其(qi)熱(re)(re)(re)處(chu)(chu)(chu)理(li)制度執行相應的標準(zhun)。
