冷彎彎管是指在常溫下依靠機具對不銹(xiu)鋼(gang)管進行彎曲。常用的冷彎彎管設備由手動彎管器、電動彎管機、液壓彎管機等。

1. 冷彎(wan)彎(wan)管(guan)注意事項

 ①. 冷彎(wan)彎(wan)管(guan)機一(yi)般用(yong)來(lai)彎(wan)制公(gong)稱尺寸不(bu)大于250mm的(de)管(guan)子，當彎(wan)制大管(guan)徑及厚壁管(guan)件時，宜采用(yong)中頻彎(wan)管(guan)機。

 ②. 采用冷彎(wan)(wan)彎(wan)(wan)管(guan)(guan)設備進(jin)行(xing)彎(wan)(wan)管(guan)(guan)時，彎(wan)(wan)頭(tou)的(de)彎(wan)(wan)曲半徑不應(ying)(ying)小(xiao)于管(guan)(guan)子(zi)公稱尺(chi)寸(cun)的(de)4倍； 當用中頻彎(wan)(wan)管(guan)(guan)機進(jin)行(xing)彎(wan)(wan)管(guan)(guan)時，彎(wan)(wan)頭(tou)的(de)彎(wan)(wan)曲半徑應(ying)(ying)不小(xiao)于管(guan)(guan)子(zi)公稱尺(chi)寸(cun)的(de)1.5倍。

 ③. 金(jin)屬管(guan)(guan)(guan)道(dao)具(ju)有一定的(de)(de)彈性，在冷彎過程(cheng)中(zhong)，當施加在管(guan)(guan)(guan)子(zi)(zi)上(shang)的(de)(de)外(wai)力撤除后，彎頭會(hui)回彈一個角(jiao)度(du)(du)，回彈角(jiao)度(du)(du)的(de)(de)大(da)(da)小與管(guan)(guan)(guan)子(zi)(zi)的(de)(de)材(cai)質、管(guan)(guan)(guan)壁(bi)厚(hou)度(du)(du)、彎曲(qu)半徑(jing)的(de)(de)大(da)(da)小等(deng)因素有 關，因此，在控(kong)制彎曲(qu)角(jiao)度(du)(du)時，應考慮增加這(zhe)一回彈的(de)(de)角(jiao)度(du)(du)。

 2. 冷彎彎管(guan)加工方法

 ①. 手動彎管器的操作(zuo)

   手動彎(wan)管(guan)器分攜帶(dai)式和固定式兩(liang)種(zhong)。可(ke)以(yi)彎(wan)制公稱尺(chi)寸不超 過25mm的管(guan)子。彎(wan)管(guan)時，一般需備有幾(ji)對(dui)與常用(yong)彎(wan)管(guan)外徑相應的胎(tai)輪(lun)。

  攜帶式手動(dong)彎管(guan)器(qi)結構如圖 2-31所(suo)示(shi)。操作時，將被彎管(guan)子放在(zai)彎管(guan)胎(tai)槽內，一端固(gu)定在(zai)活動(dong)擋板上，推(tui)動(dong)手柄，便(bian)可將管(guan)子彎曲(qu)到(dao)所(suo)需要(yao)的(de)角(jiao)度。

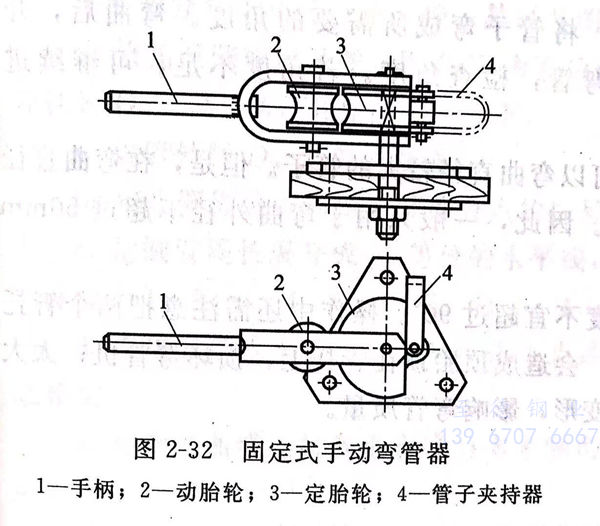

   固定式手動(dong)(dong)彎管器結構(gou)如圖 2-32 所示。操(cao)作時，先根(gen)據被彎管子的(de)(de)外徑(jing)和彎曲半徑(jing)選用(yong)合適的(de)(de)胎輪，把(ba)定胎輪用(yong)銷子固定在(zai)(zai)操(cao)作平臺(tai)上，動(dong)(dong)胎輪插在(zai)(zai)推(tui)架上，把(ba)要(yao)彎曲的(de)(de)管子放(fang)在(zai)(zai)定胎輪和動(dong)(dong)胎輪之間的(de)(de)凹槽內，推(tui)動(dong)(dong)手柄，繞定胎輪旋轉，直到彎成所需要(yao)的(de)(de)角度為止(zhi)。

 ②. 電動(dong)彎管機(ji)的操作

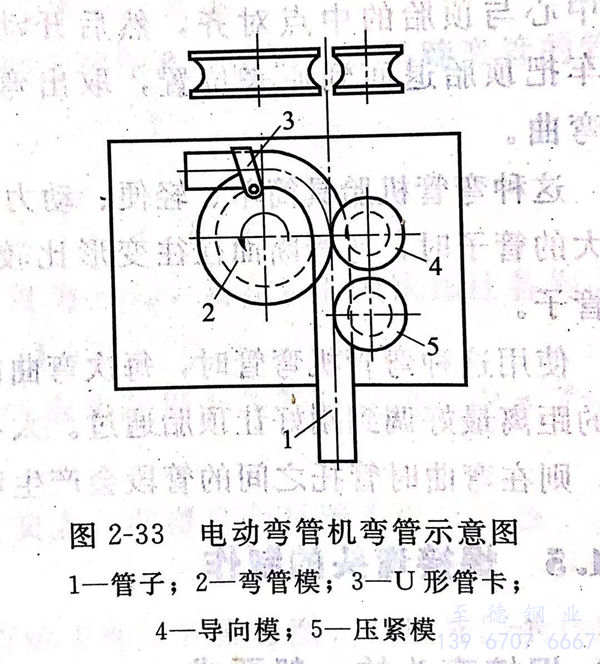

   電動(dong)(dong)彎(wan)(wan)(wan)(wan)(wan)(wan)管(guan)(guan)機(ji)由電動(dong)(dong)機(ji)通過傳動(dong)(dong)裝(zhuang)置，帶動(dong)(dong)主軸以(yi)及固(gu)定在主軸上的(de)彎(wan)(wan)(wan)(wan)(wan)(wan)管(guan)(guan)模(mo)一起轉動(dong)(dong)進(jin)行彎(wan)(wan)(wan)(wan)(wan)(wan)管(guan)(guan)。圖 2-33 為電動(dong)(dong)彎(wan)(wan)(wan)(wan)(wan)(wan)管(guan)(guan)機(ji)彎(wan)(wan)(wan)(wan)(wan)(wan)管(guan)(guan)示意圖，彎(wan)(wan)(wan)(wan)(wan)(wan)管(guan)(guan)時，先把要彎(wan)(wan)(wan)(wan)(wan)(wan)曲的(de)管(guan)(guan)子(zi)(zi)沿(yan)導向模(mo)放在彎(wan)(wan)(wan)(wan)(wan)(wan)管(guan)(guan)模(mo)和(he)壓(ya)緊(jin)(jin)模(mo)之間，調整導向模(mo)，使(shi)管(guan)(guan)子(zi)(zi)處于(yu)彎(wan)(wan)(wan)(wan)(wan)(wan)管(guan)(guan)模(mo)和(he)壓(ya)緊(jin)(jin)模(mo)的(de) 公切線位置，并使(shi)起彎(wan)(wan)(wan)(wan)(wan)(wan)點對準切點，再用U形管(guan)(guan)卡將(jiang)管(guan)(guan)端(duan)卡在彎(wan)(wan)(wan)(wan)(wan)(wan)管(guan)(guan)模(mo)上，然后啟動(dong)(dong)電動(dong)(dong)機(ji)開始彎(wan)(wan)(wan)(wan)(wan)(wan)管(guan)(guan)，使(shi)彎(wan)(wan)(wan)(wan)(wan)(wan)管(guan)(guan)模(mo)和(he)壓(ya)緊(jin)(jin)模(mo)帶著(zhu)管(guan)(guan)子(zi)(zi)一起繞彎(wan)(wan)(wan)(wan)(wan)(wan)管(guan)(guan)模(mo)旋轉，到所(suo)需彎(wan)(wan)(wan)(wan)(wan)(wan)曲角度后停車(che)。拆除U形管(guan)(guan)卡，松(song)開壓(ya)緊(jin)(jin)模(mo)，取(qu)出彎(wan)(wan)(wan)(wan)(wan)(wan)管(guan)(guan)。

  在使用(yong)電動彎(wan)(wan)管(guan)機彎(wan)(wan)管(guan)時，所(suo)用(yong)的(de)彎(wan)(wan)管(guan)模、導向模和壓(ya)緊模，必須與(yu)被彎(wan)(wan)曲(qu)管(guan)子(zi)的(de)外 徑相符(fu)，以(yi)免加工完后彎(wan)(wan)管(guan)質量不符(fu)合要求。

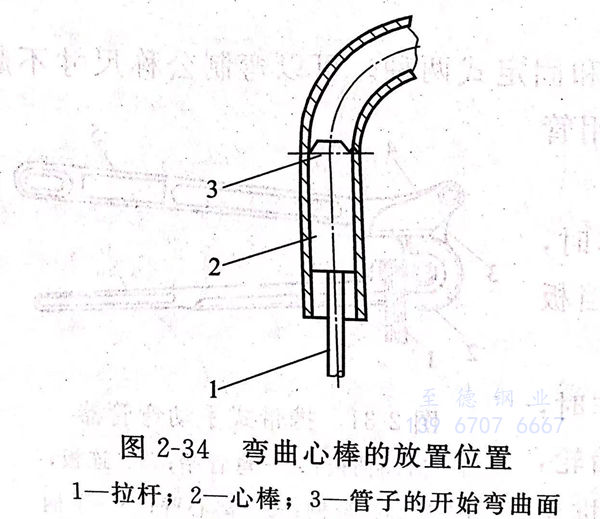

   當被彎(wan)(wan)(wan)曲管(guan)(guan)(guan)子(zi)(zi)外徑(jing)大(da)于(yu)60mm時(shi)(shi)，必須在(zai)管(guan)(guan)(guan)內(nei)放置彎(wan)(wan)(wan)曲心(xin)(xin)(xin)棒(bang)(bang)，心(xin)(xin)(xin)棒(bang)(bang)外徑(jing)比管(guan)(guan)(guan)子(zi)(zi)內(nei)徑(jing)小(xiao)1～1.5mm，放在(zai)管(guan)(guan)(guan)子(zi)(zi)起(qi)(qi)彎(wan)(wan)(wan)點稍前處；如圖 2-34 所示，心(xin)(xin)(xin)棒(bang)(bang)的圓(yuan)錐部分(fen)轉為圓(yuan)柱(zhu)部分(fen)的交線(xian)要放在(zai)管(guan)(guan)(guan)子(zi)(zi)的起(qi)(qi)彎(wan)(wan)(wan)面上(shang)。心(xin)(xin)(xin)棒(bang)(bang)伸出過(guo)前，彎(wan)(wan)(wan)管(guan)(guan)(guan)時(shi)(shi)會(hui)(hui)使心(xin)(xin)(xin)棒(bang)(bang)開裂；心(xin)(xin)(xin)棒(bang)(bang)伸出過(guo)后，又(you)會(hui)(hui)使彎(wan)(wan)(wan)出來的彎(wan)(wan)(wan)管(guan)(guan)(guan)產生(sheng)過(guo)大(da)的圓(yuan)度。心(xin)(xin)(xin)棒(bang)(bang)的正確(que)位(wei)置可用試(shi)驗方法獲得。凡(fan)使用心(xin)(xin)(xin)棒(bang)(bang)彎(wan)(wan)(wan)管(guan)(guan)(guan)時(shi)(shi)，在(zai)彎(wan)(wan)(wan)管(guan)(guan)(guan)前應將被彎(wan)(wan)(wan)管(guan)(guan)(guan)子(zi)(zi)管(guan)(guan)(guan)腔(qiang)內(nei)的雜物(wu)清(qing)除干凈，有條(tiao)件時(shi)(shi)可在(zai)管(guan)(guan)(guan)子(zi)(zi)內(nei)壁(bi)涂少許潤滑油(you)，用以減小(xiao)心(xin)(xin)(xin)棒(bang)(bang)與管(guan)(guan)(guan)壁(bi)的摩(mo)擦。

 ③. 液壓彎管機的操作

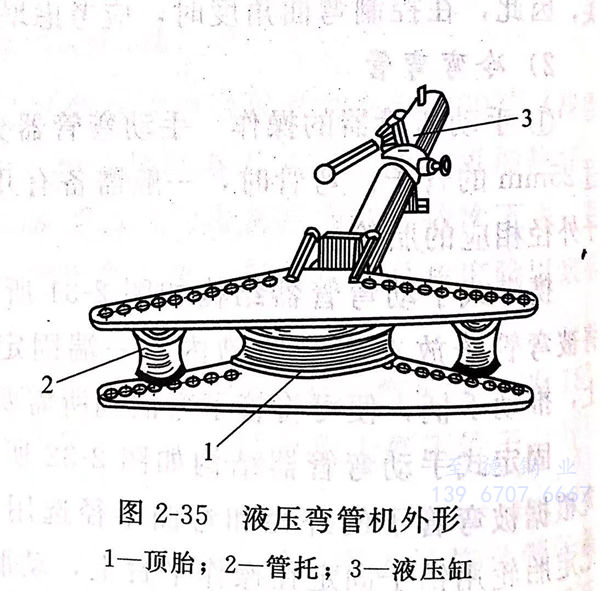

    液(ye)壓彎管(guan)機(ji)外形如(ru)圖 2-35 所(suo)示，使用這種彎管(guan)機(ji)彎管(guan)時， 先把頂(ding)(ding)胎退至(zhi)管(guan)托后(hou)面，再把管(guan)子(zi)放在頂(ding)(ding)胎與管(guan)托的(de)(de)弧(hu)形槽內，并使管(guan)子(zi)彎曲部分的(de)(de)中心與頂(ding)(ding)胎的(de)(de)中點(dian)對齊，然(ran)后(hou)開(kai)動機(ji)器，將管(guan)子(zi)彎成所(suo)需要的(de)(de)角(jiao)(jiao)度(du)。彎曲后(hou)，開(kai)倒(dao)車把頂(ding)(ding)胎退回(hui)到原來位置，取出彎好的(de)(de)彎管(guan)，檢查角(jiao)(jiao)度(du)。若角(jiao)(jiao)度(du)不足(zu)，可繼續進行(xing)彎曲。

   這種彎(wan)管(guan)機(ji)胎具簡單、輕便、動力大，可以彎(wan)曲直(zhi)徑較(jiao)(jiao)大的(de)管(guan)子(zi)。但是，在彎(wan)曲直(zhi)徑較(jiao)(jiao)大的(de)管(guan)子(zi)時，彎(wan)管(guan)斷面(mian)往往變(bian)形(xing)比較(jiao)(jiao)嚴重(zhong)。因此，一(yi)般(ban)只用于(yu)彎(wan)曲外徑不超過50mm的(de)管(guan)子(zi)。

  使(shi)用這種彎(wan)(wan)管(guan)機(ji)彎(wan)(wan)管(guan)時(shi)，每次彎(wan)(wan)曲的角(jiao)度不宜超過90°。操作中還需(xu)注(zhu)意把兩個(ge)管(guan)托間的距離最好(hao)調(diao)到剛好(hao)讓(rang)頂胎(tai)通過。太小時(shi)，會(hui)造成頂胎(tai)頂在(zai)管(guan)托上，損壞彎(wan)(wan)管(guan)機(ji)；太大時(shi)，則(ze)在(zai)彎(wan)(wan)曲時(shi)管(guan)托之間的管(guan)段會(hui)產生(sheng)彎(wan)(wan)曲變形，影響彎(wan)(wan)管(guan)質量。
