法蘭密封面尺寸與(yu)其相配合的(de)墊片尺寸直接有關(guan)。

一、歐洲法蘭體系

1. 突面、凹面／凸(tu)面、榫面／槽面法蘭密封面尺(chi)寸

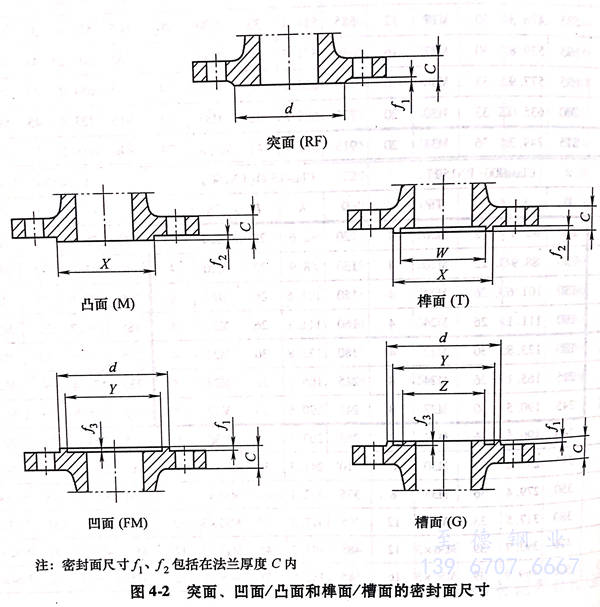

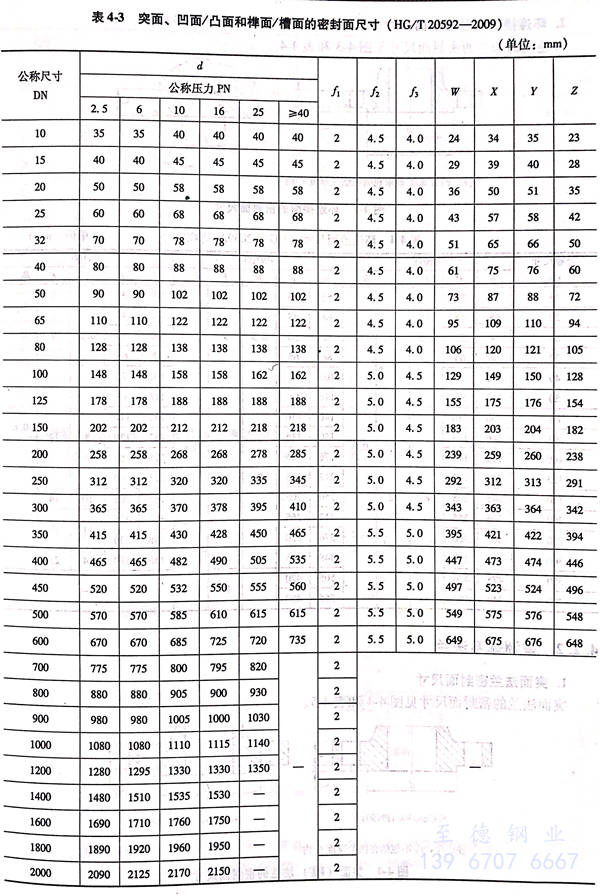

  突面(mian)(mian)、凹面(mian)(mian)／凸面(mian)(mian)、榫面(mian)(mian)／槽(cao)面(mian)(mian)法蘭密封面(mian)(mian)尺(chi)寸見圖 4-2 和 表 4-3 。

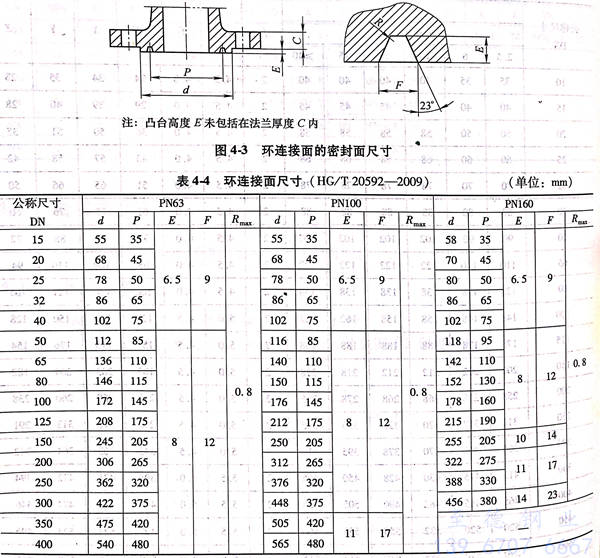

2. 環(huan)連接面(mian)法蘭密(mi)封面(mian)尺寸

 環連接面(mian)(mian)法蘭的密封面(mian)(mian)吃(chi)飯見圖 4-3 和 表(biao) 4-4 。

二、美洲體系法(fa)蘭(lan)

 1. 突面(mian)法(fa)蘭(lan)密封面(mian)尺寸

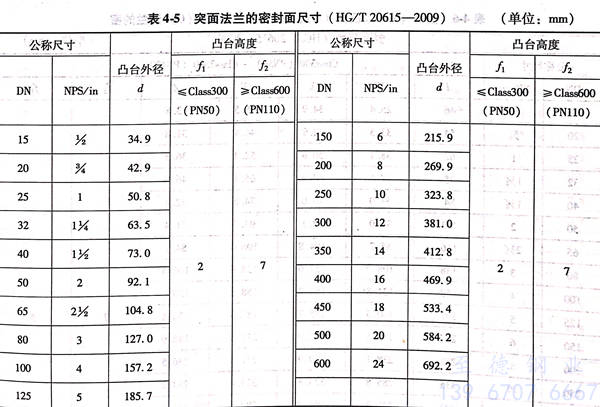

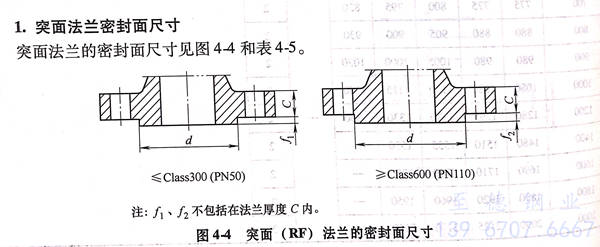

 突面(mian)法蘭(lan)的密(mi)封面(mian)尺(chi)寸(cun)見圖 4-4 和(he) 表(biao) 4-5 。

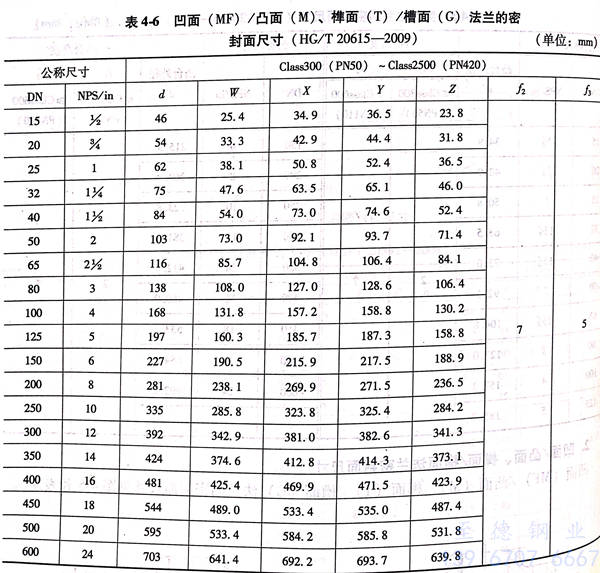

 2. 凹面(mian)／凸面(mian)、榫面(mian)／槽面(mian)法蘭密封(feng)面(mian)尺寸(cun)

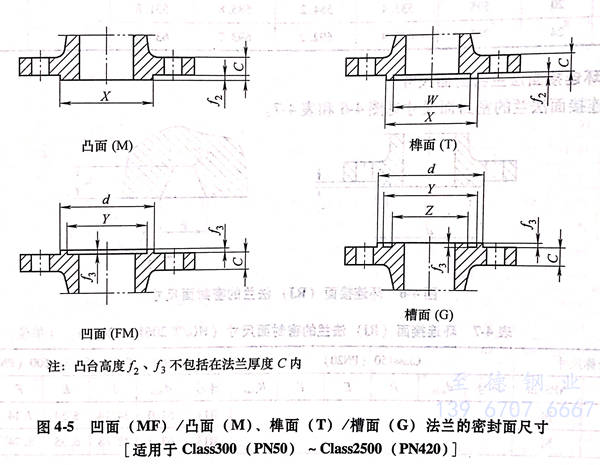

 凹面（MF)/凸面（M)、榫面（T)/槽面（G)法蘭的密封(feng)面尺寸見圖4-5和表4-6。

3. 環(huan)連(lian)接面法蘭密封(feng)面尺寸

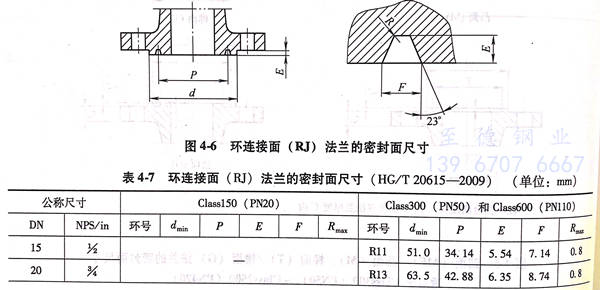

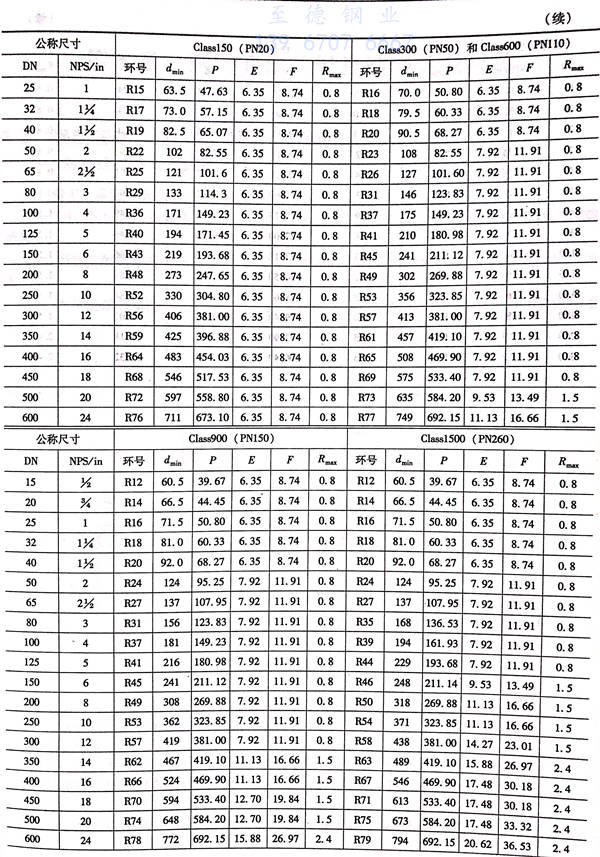

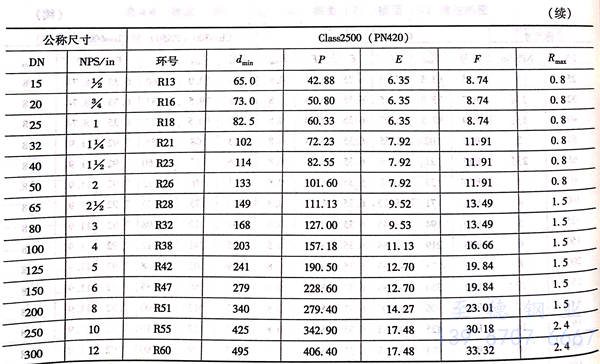

環連接面法蘭密(mi)封面尺寸見圖 4-6 和 表 4-7 。
